Trang chủ » Tất cả sản phẩm » Màn hình cảm ứng HMI/Xpanel 7 inch tích hợp PLC HYBRID Cimon CM-sHP07CD-DC

Màn hình cảm ứng HMI/Xpanel 7 inch tích hợp PLC HYBRID Cimon CM-sHP07CD-DC

Lượt xem: 957

CM-sHP07CD-DC: XPANEL(XT07) + PLC(CPU, RS232C, RS485), DC24V, TR output (Source) DI 8/DO 8/USB Loader, 2 Ethernet, SD card slot

Chia sẻ:

Màn hình cảm ứng HMI/Xpanel 7 inch tích hợp PLC HYBRID Cimon CM-sHP07CD-DC

Hybrid

  • PLC tiên tiến nhất tích hợp hoàn hảo với HMI có màn hình sắc nét và sống động
    – Lỗ treo tường VESA tiêu chuẩn 100X100mm được trang bị ở mặt sau để dễ dàng gắn vào giá đỡ VESA.

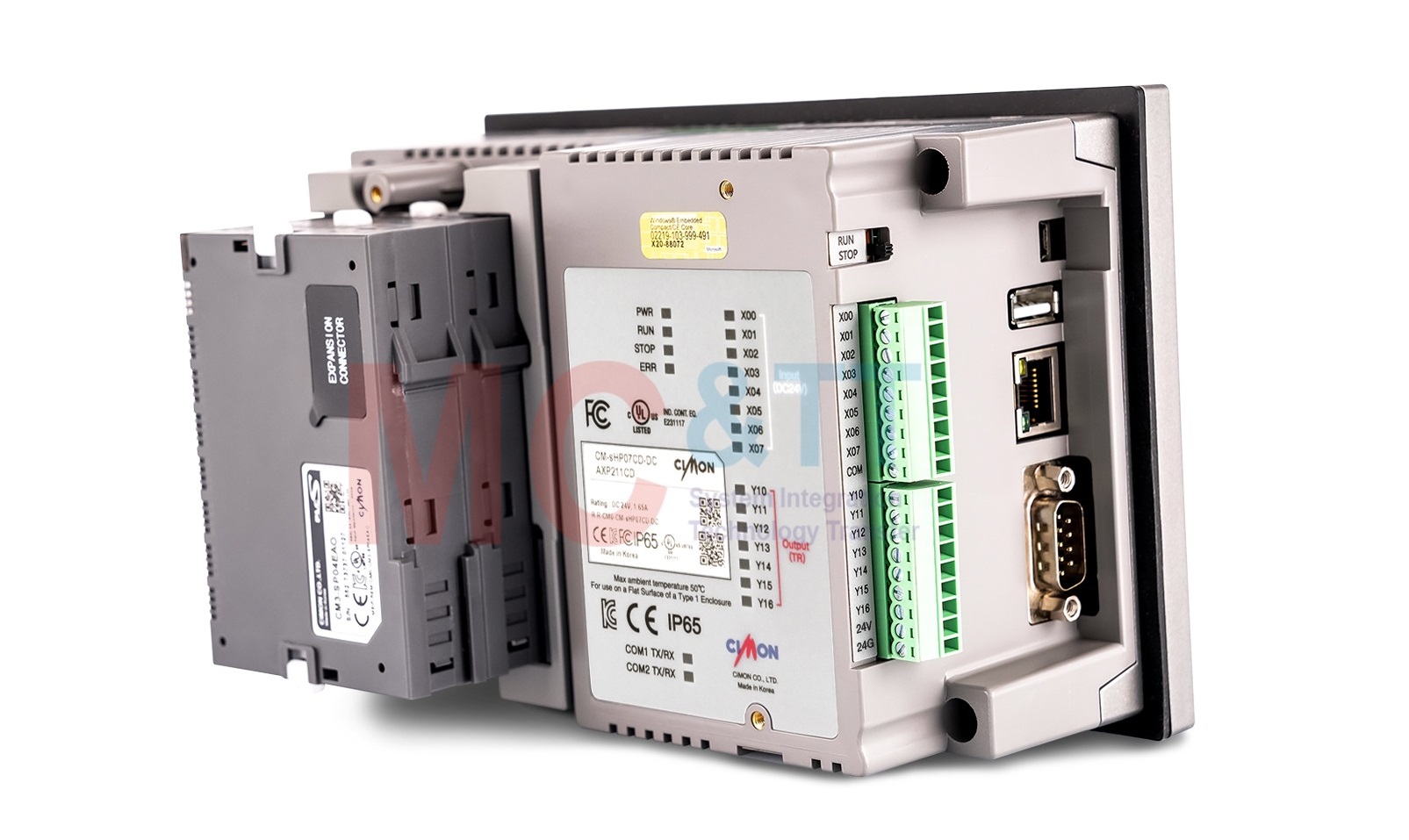

  • Có thể mở rộng với các Module PLC-S
    – Các module mở rộng PLC-S hiện có hoạt động với XPANEL Hybrid. (Tối đa 2 mô đun mở rộng PLC-S)
  • Tích hợp PLC chính hãng
    – PLC được tích hợp với HMI để hỗ trợ đầy đủ chức năng của PLC-S và XPANEL.
  • Thiết bị đầu cuối dây PLC có thể tháo rời
    – Mỗi thiết bị đầu cuối kết nối có thể tháo rời để cài đặt và bảo trì thuận tiện.
    – Việc xây dựng cổng USB cung cấp kết nối đồng thời với XPANEL Designer và CICON Software.
  • Đáng tin cậy
    – Độ tin cậy cần có trong PLC cũng được áp dụng tương tự cho XPANEL Hybrid.
    – Khả năng chống rung, chịu nhiệt độ, chống đột biến, vv

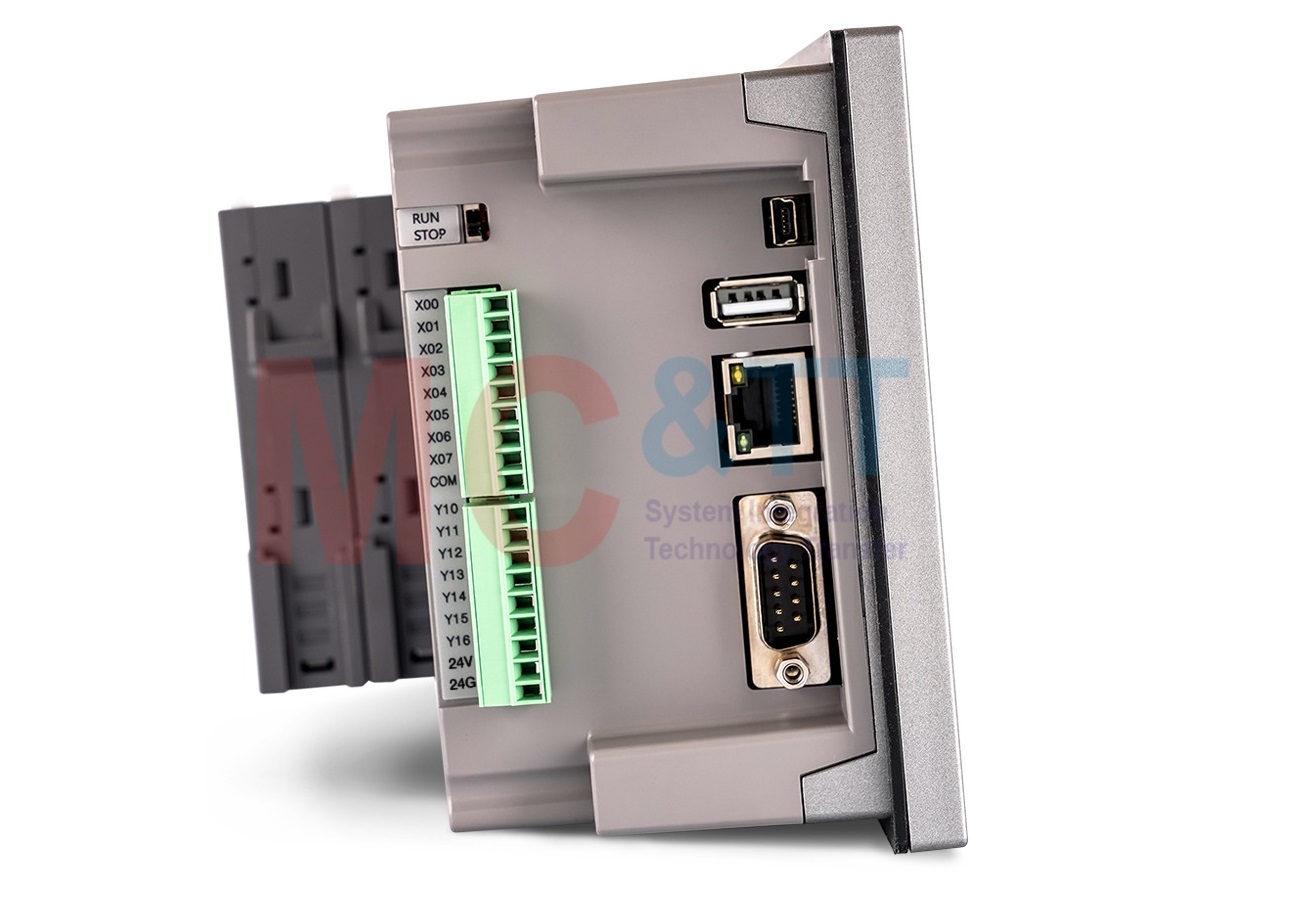

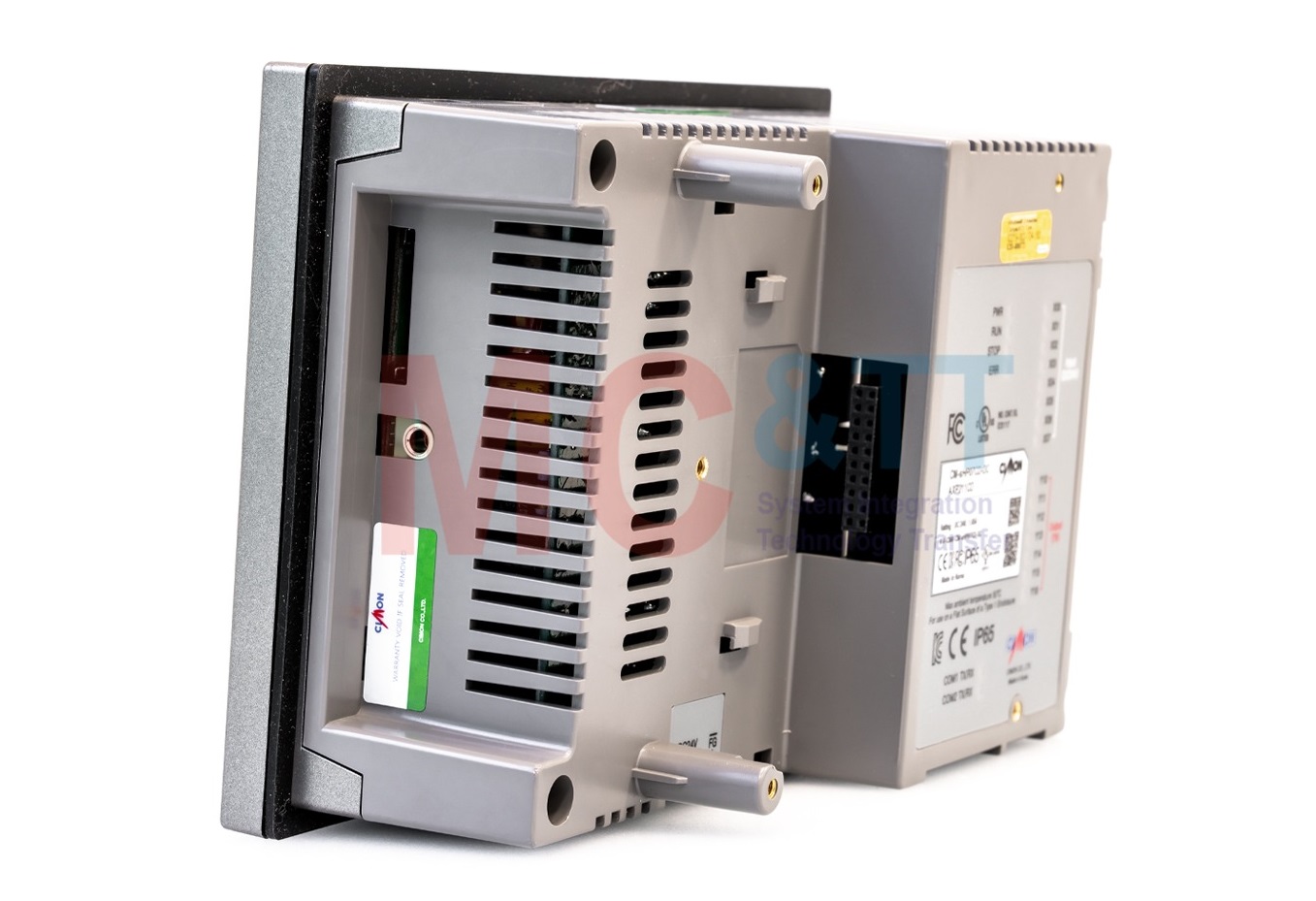

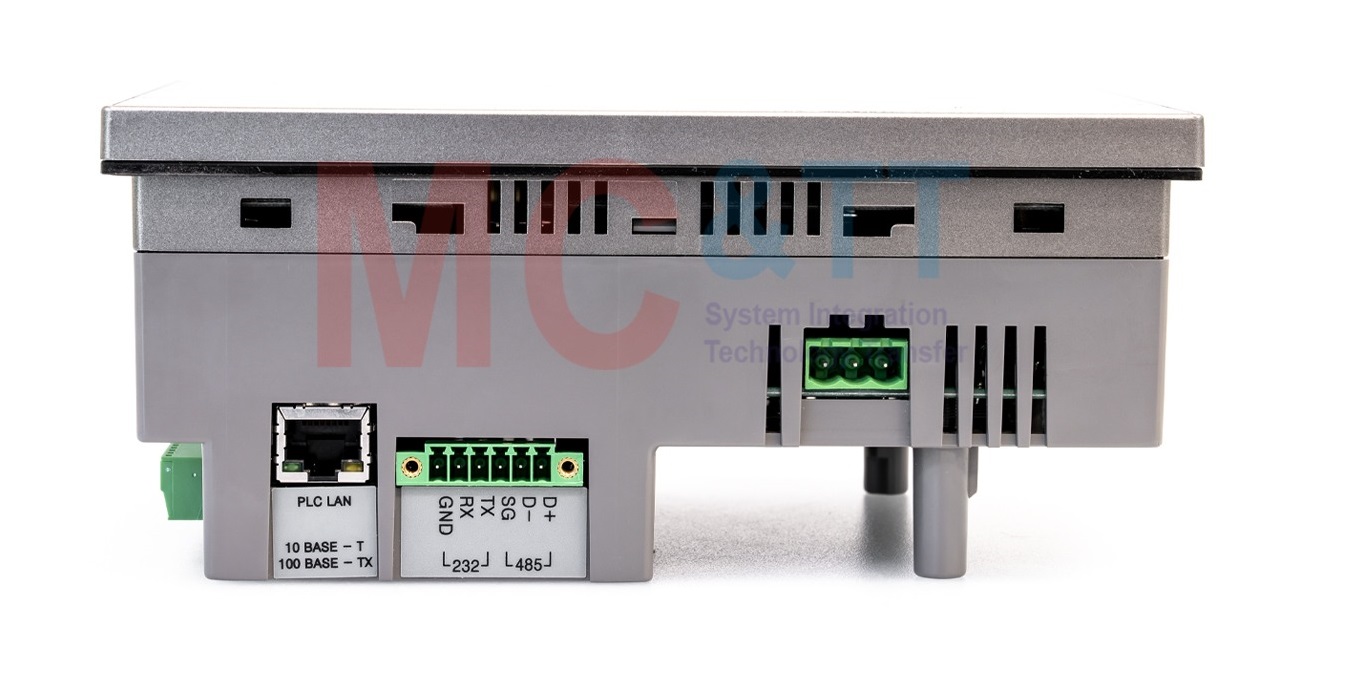

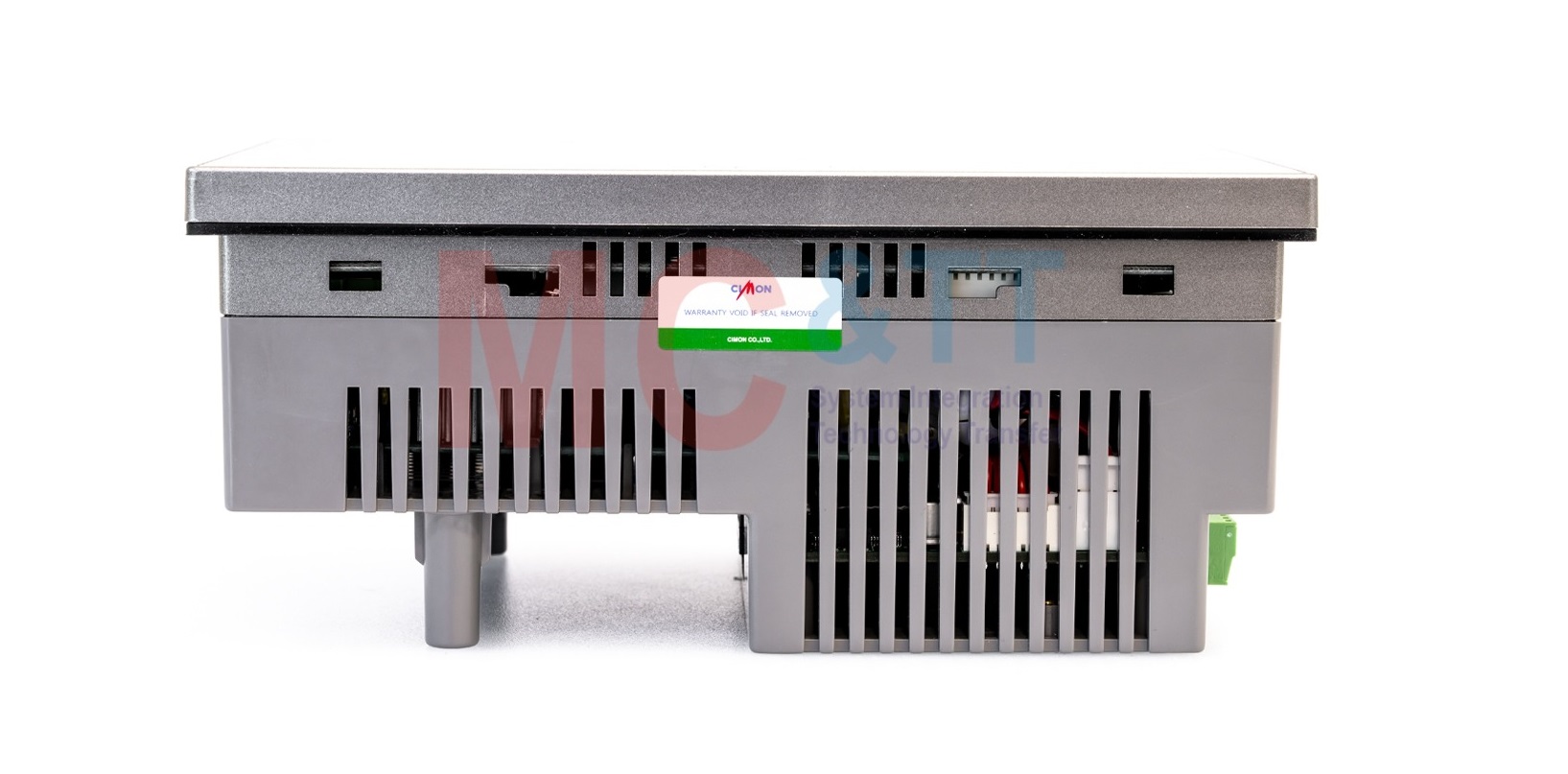

Hình dáng

Màn hình cảm ứng HMI/Xpanel 7 inch tích hợp PLC HYBRID Cimon CM-sHP07CD-DC

HMI Part (Xpanel)

Model CM-sHP07CD-DR CM-sHP07CD-DT CM-sHP07CD-DC
Rated Voltage 24VDC (0.46 A) 24 VDC (0.33 A)
Resolution WVGA 800×400
Backlight LED
Luminance 600 cd/m²
Backlight Life 50,000 hours
Touch Panel 4 wire resistive
Memory 128 MB DDR2
Storage 128 MB SLC NAND Flash
SD Card 1 SD slot
Comm. Ports (HMI) 1 Ethernet (10/100 Base-T), 1 Serial (internal),
1 Serial (RS-232C/422/485)
Comm. Ports (PLC) 1 Ethernet (10/100 Base-T), 1 Serial (internal),
1 Serial (RS-232C), 1 Serial (RS-422/485)
USB 2.0 Host 1 port
Tool Port (HMI + PLC) 1 USB mini-B
Audio 1 port
Output (PLC) Relay output 8 pts TR output (SINK) 7 pts TR output (SRC) 7 pts
Input (PLC) TR input 8 pts
Max. I/O + Expansion 94 pts / 1 option module + 2 PLC-S modules
OS Windows CE 6.0
Weight 0.85 kg (1.87 lbs)

PLC Part (PLC-S)

Item Specification
Program language Ladder Diagram (LD), Instruction List (IL),
Sequential Function Chart (SFC),
Function Block Diagram (FBD)
Data processing method 32 Bit
Instructions Sequence Approx. 60 Instructions
Application Approx. 480 Instructions
Processing speed (Sequence) 300 ns/Step
No. of Program Blocks Max. 128
Program Type Scan, Subroutine, Periodic Interrupts, Special, Initialization
Operation mode Remote Run, Remote Stop
Back-up method K Device and Conservation (Latch) in M, L, T, C, S, D device
Self-Diagnosis Monitor Scan Time Delay, Errors in Memory,
I/O, Battery & Power
Etc. Floating Point Arithmetic, Online Edit
RTC Embedded (Battery CR2032 Backup)
Program Capacity 10k Steps
High Speed Counter Maximum Count Speed 20 kHz
(Maximum 5 kHz When Using 2 phase 2 ch)
PID 32 ch Auto-Tuning
Positioning 2-Axis, 2 ch, Maximum 100 kHz
Data memory X 1024 pts (X0000 – X063F)
Y 1024 pts (Y0000 – Y063F)
M 8192 pts (M0000 – M511F)
L 4096 pts (L0000 – L255F)
K 4096 pts (K0000 – K255F)
F 2048 pts (F0000 – F127F)
T 512 pts (T0000 – T0511)
C 512 pts (C0000 – C0511)
S 100 states x 100 set (00.00 – 99.99)
D 10000 words (D0000 – D9999)
Z 1024 words (Call Stack : Z0000 – Z0063, Z1000 – Z1063)
R 16 points (Index)



Hybrid Xpanel Product Line-Up

NO Model Description
1 CM-sHP07CD-DR XPANEL(XT07) + PLC(CPU, RS232C, RS485), DC24V, Relay DI 8/DO8/USB Loader, 2 Ethernet, SD card slot
2 CM-sHP07CD-DT XPANEL(XT07) + PLC(CPU, RS232C, RS485), DC24V, TR output (Sink) DI 8/DO 8/USB Loader, 2 Ethernet, SD card slot
3 CM-sHP07CD-DC XPANEL(XT07) + PLC(CPU, RS232C, RS485), DC24V, TR
output (Source) DI 8/DO 8/USB Loader, 2 Ethernet, SD card slot

Tùy chọn

Expansion Modules (PLC-S)
1 CM-HP-DM DUMMY sHP07 dummy, for protection of Hybrid expansion port,
or expansion to PLC-S modules
2 CM-HP-EAA AIO-4 Analog module for sHP07 (AI 2 Ch, AO 2 Ch)
(0–5 V, 1–5 V, 0–10 V, -10–10 V, 0–20 mA, 4–20 mA)
3 CM-HP-EDR DI8/DO8 Digital module for sHP07 (DI 8 pts [TR Sink/Source], DO 6 pts [relay])Có thể cài đặt tối đa 2 mô-đun mở rộng PLC-S với CM-HP-DM hoặc CM-HP-EAA.
  • Để cài đặt mô-đun mở rộng PLC-S, cần có CM-HP-DM hoặc CM-HP-EAA.

Module tùy chọn

Digital I/O

No. Model Type Specification
1 CM3-SP32EDO DI-32 DI 32 pts, DC 24V
2 CM3-SP32EOT DO-32 DO 32 pts. DC 24V TR (Sink)
3 CM3-SP32EOC DO-32 DO 32 pts. DC 24V TR (Source)
4 CM3-SP16EOR DO-16 DO 16 pts, Relay Output
5 CM3-SP32EDT DI-16 / DO-16 DI 16 pts, DO 16 pts, TR (Sink)

Analog I/O & Temp. Measuring

No. Model Type Specification
1 CM3-SP04EAO AI-4 AI 4CH Current/Voltage
2 CM3-SP04EAA AIO-4 AI 2CH / AO 2CH Current Voltage
3 CM3-SP04EOAI AO-4 AI 4CH RTD
4 CM3-SP04EOAI AI 4CH TC
5 CM3-SP04EOAI AI 4CH TC & RTD MUX
6 CM3-SP04EOAI AO-4 AO 4CH Current Output
7 CM3-SP04EOAV AO 4CH Voltage Output

Module truyền thông

No. Model Type Specification
1 CM3-SP02ERS Comm. RS232C 1CH, RS422/485 1CH, MODBUS RTU Master
2 CM3-SP02ERR RS232C 2CH. MODBUS RTU Master
3 CM3-SP01EET 10/100Mbps, UDP/TCP, TCP MODBUS Master

Phụ kiện

No. Model Type Specification
1 CM0-TB32M SP32MDT Multi-Terminal Block
2 CM0-SCB15M SP32MDT DI16/DO16 Connection Cable (1.5m)
3 CM0-SCB15E SP32EDO, SP32EOT I/O 32 Connection Cable (1.5m)



Phần mềm thiết kế HMI/ Xpanel
Phần mềm lập trình PLC Cimon – CICON
