Màn hình cảm ứng HMI/Xpanel 7 inch tích hợp PLC HYBRID Cimon CM-sHP07CD-DR
Hybrid
- PLC tiên tiến nhất tích hợp hoàn hảo với HMI có màn hình sắc nét và sống động
– Lỗ treo tường VESA tiêu chuẩn 100X100mm được trang bị ở mặt sau để dễ dàng gắn vào giá đỡ VESA.
- Có thể mở rộng với các Module PLC-S
– Các module mở rộng PLC-S hiện có hoạt động với XPANEL Hybrid. (Tối đa 2 mô đun mở rộng PLC-S)
- Tích hợp PLC chính hãng
– PLC được tích hợp với HMI để hỗ trợ đầy đủ chức năng của PLC-S và XPANEL.
- Thiết bị đầu cuối dây PLC có thể tháo rời
– Mỗi thiết bị đầu cuối kết nối có thể tháo rời để cài đặt và bảo trì thuận tiện.
– Việc xây dựng cổng USB cung cấp kết nối đồng thời với XPANEL Designer và CICON Software.
- Đáng tin cậy
– Độ tin cậy cần có trong PLC cũng được áp dụng tương tự cho XPANEL Hybrid.
– Khả năng chống rung, chịu nhiệt độ, chống đột biến, vv

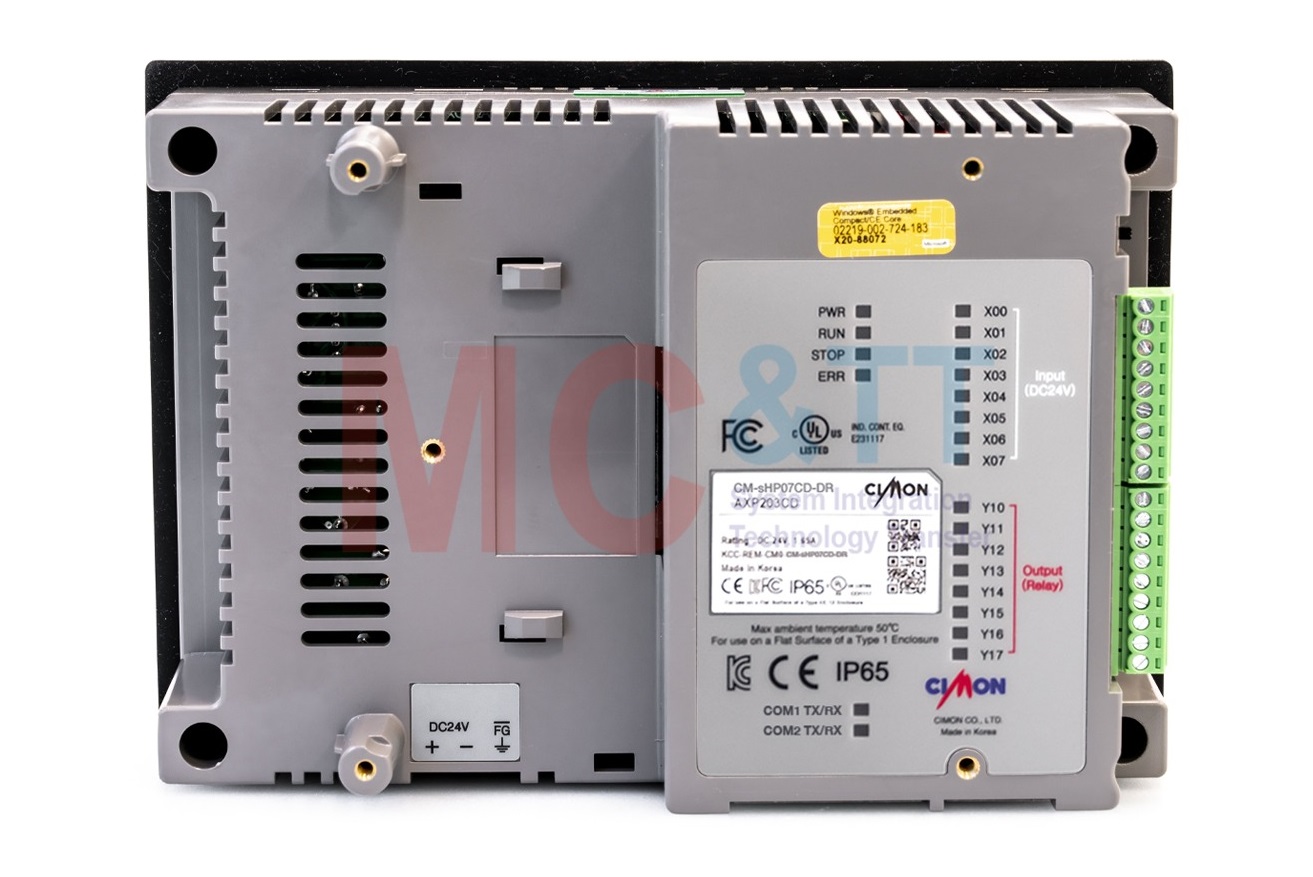

Hình dáng
Màn hình cảm ứng HMI/Xpanel 7 inch tích hợp PLC HYBRID Cimon CM-sHP07CD-DR
HMI Part (Xpanel)
| Model |
CM-sHP07CD-DR |
CM-sHP07CD-DT |
CM-sHP07CD-DC |
| Rated Voltage |
24VDC (0.46 A) |
24 VDC (0.33 A) |
| Resolution |
WVGA 800×400 |
| Backlight |
LED |
| Luminance |
600 cd/m² |
| Backlight Life |
50,000 hours |
| Touch Panel |
4 wire resistive |
| Memory |
128 MB DDR2 |
| Storage |
128 MB SLC NAND Flash |
| SD Card |
1 SD slot |
| Comm. Ports (HMI) |
1 Ethernet (10/100 Base-T), 1 Serial (internal),
1 Serial (RS-232C/422/485) |
| Comm. Ports (PLC) |
1 Ethernet (10/100 Base-T), 1 Serial (internal),
1 Serial (RS-232C), 1 Serial (RS-422/485) |
| USB 2.0 Host |
1 port |
| Tool Port (HMI + PLC) |
1 USB mini-B |
| Audio |
1 port |
| Output (PLC) |
Relay output 8 pts |
TR output (SINK) 7 pts |
TR output (SRC) 7 pts |
| Input (PLC) |
TR input 8 pts |
| Max. I/O + Expansion |
94 pts / 1 option module + 2 PLC-S modules |
| OS |
Windows CE 6.0 |
| Weight |
0.85 kg (1.87 lbs) |
PLC Part (PLC-S)
| Item |
Specification |
| Program language |
Ladder Diagram (LD), Instruction List (IL),
Sequential Function Chart (SFC),
Function Block Diagram (FBD) |
| Data processing method |
32 Bit |
| Instructions |
Sequence |
Approx. 60 Instructions |
| Application |
Approx. 480 Instructions |
| Processing speed (Sequence) |
300 ns/Step |
| No. of Program Blocks |
Max. 128 |
| Program Type |
Scan, Subroutine, Periodic Interrupts, Special, Initialization |
| Operation mode |
Remote Run, Remote Stop |
| Back-up method |
K Device and Conservation (Latch) in M, L, T, C, S, D device |
| Self-Diagnosis |
Monitor Scan Time Delay, Errors in Memory,
I/O, Battery & Power |
| Etc. |
Floating Point Arithmetic, Online Edit |
| RTC |
Embedded (Battery CR2032 Backup) |
| Program Capacity |
10k Steps |
| High Speed Counter |
Maximum Count Speed 20 kHz
(Maximum 5 kHz When Using 2 phase 2 ch) |
| PID |
32 ch Auto-Tuning |
| Positioning |
2-Axis, 2 ch, Maximum 100 kHz |
| Data memory |
X |
1024 pts (X0000 – X063F) |
| Y |
1024 pts (Y0000 – Y063F) |
| M |
8192 pts (M0000 – M511F) |
| L |
4096 pts (L0000 – L255F) |
| K |
4096 pts (K0000 – K255F) |
| F |
2048 pts (F0000 – F127F) |
| T |
512 pts (T0000 – T0511) |
| C |
512 pts (C0000 – C0511) |
| S |
100 states x 100 set (00.00 – 99.99) |
| D |
10000 words (D0000 – D9999) |
| Z |
1024 words (Call Stack : Z0000 – Z0063, Z1000 – Z1063) |
| R |
16 points (Index) |
Hybrid Xpanel Product Line-Up
| NO |
Model |
Description |
| 1 |
CM-sHP07CD-DR |
XPANEL(XT07) + PLC(CPU, RS232C, RS485), DC24V, Relay DI 8/DO8/USB Loader, 2 Ethernet, SD card slot |
| 2 |
CM-sHP07CD-DT |
XPANEL(XT07) + PLC(CPU, RS232C, RS485), DC24V, TR output (Sink) DI 8/DO 8/USB Loader, 2 Ethernet, SD card slot |
| 3 |
CM-sHP07CD-DC |
XPANEL(XT07) + PLC(CPU, RS232C, RS485), DC24V, TR
output (Source) DI 8/DO 8/USB Loader, 2 Ethernet, SD card slot |
Tùy chọn
| Expansion Modules (PLC-S) |
| 1 |
CM-HP-DM |
DUMMY |
sHP07 dummy, for protection of Hybrid expansion port,
or expansion to PLC-S modules |
| 2 |
CM-HP-EAA |
AIO-4 |
Analog module for sHP07 (AI 2 Ch, AO 2 Ch)
(0–5 V, 1–5 V, 0–10 V, -10–10 V, 0–20 mA, 4–20 mA) |
| 3 |
CM-HP-EDR |
DI8/DO8 |
Digital module for sHP07 (DI 8 pts [TR Sink/Source], DO 6 pts [relay])Có thể cài đặt tối đa 2 mô-đun mở rộng PLC-S với CM-HP-DM hoặc CM-HP-EAA. |
- Để cài đặt mô-đun mở rộng PLC-S, cần có CM-HP-DM hoặc CM-HP-EAA.
Module tùy chọn
Digital I/O
| No. |
Model |
Type |
Specification |
| 1 |
CM3-SP32EDO |
DI-32 |
DI 32 pts, DC 24V |
| 2 |
CM3-SP32EOT |
DO-32 |
DO 32 pts. DC 24V TR (Sink) |
| 3 |
CM3-SP32EOC |
DO-32 |
DO 32 pts. DC 24V TR (Source) |
| 4 |
CM3-SP16EOR |
DO-16 |
DO 16 pts, Relay Output |
| 5 |
CM3-SP32EDT |
DI-16 / DO-16 |
DI 16 pts, DO 16 pts, TR (Sink) |
Analog I/O & Temp. Measuring
| No. |
Model |
Type |
Specification |
| 1 |
CM3-SP04EAO |
AI-4 |
AI 4CH Current/Voltage |
| 2 |
CM3-SP04EAA |
AIO-4 |
AI 2CH / AO 2CH Current Voltage |
| 3 |
CM3-SP04EOAI |
AO-4 |
AI 4CH RTD |
| 4 |
CM3-SP04EOAI |
AI 4CH TC |
| 5 |
CM3-SP04EOAI |
AI 4CH TC & RTD MUX |
| 6 |
CM3-SP04EOAI |
AO-4 |
AO 4CH Current Output |
| 7 |
CM3-SP04EOAV |
AO 4CH Voltage Output |
Module truyền thông
| No. |
Model |
Type |
Specification |
| 1 |
CM3-SP02ERS |
Comm. |
RS232C 1CH, RS422/485 1CH, MODBUS RTU Master |
| 2 |
CM3-SP02ERR |
RS232C 2CH. MODBUS RTU Master |
| 3 |
CM3-SP01EET |
10/100Mbps, UDP/TCP, TCP MODBUS Master |
Phụ kiện
| No. |
Model |
Type |
Specification |
| 1 |
CM0-TB32M |
SP32MDT |
Multi-Terminal Block |
| 2 |
CM0-SCB15M |
SP32MDT |
DI16/DO16 Connection Cable (1.5m) |
| 3 |
CM0-SCB15E |
SP32EDO, SP32EOT |
I/O 32 Connection Cable (1.5m) |
