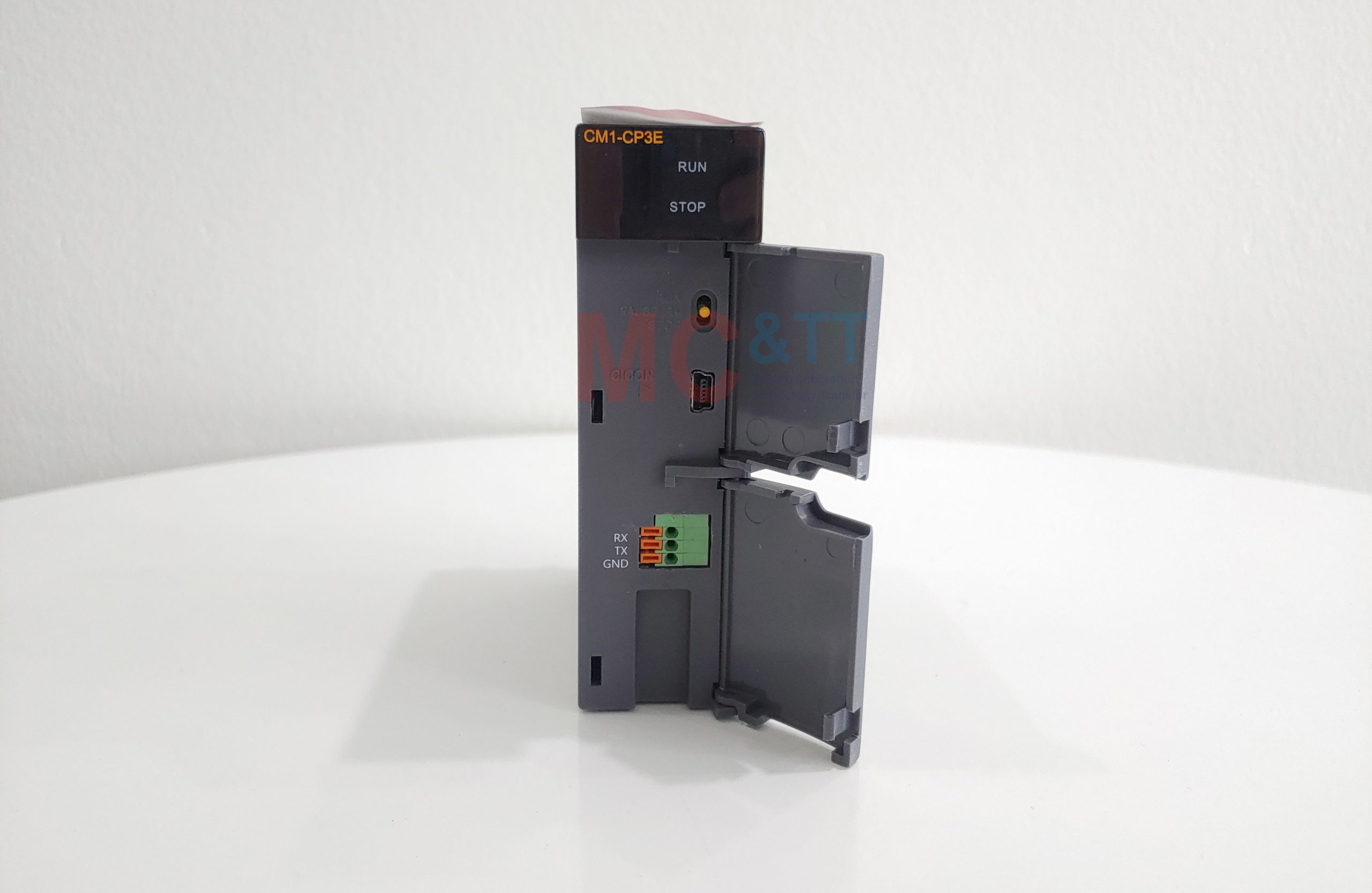

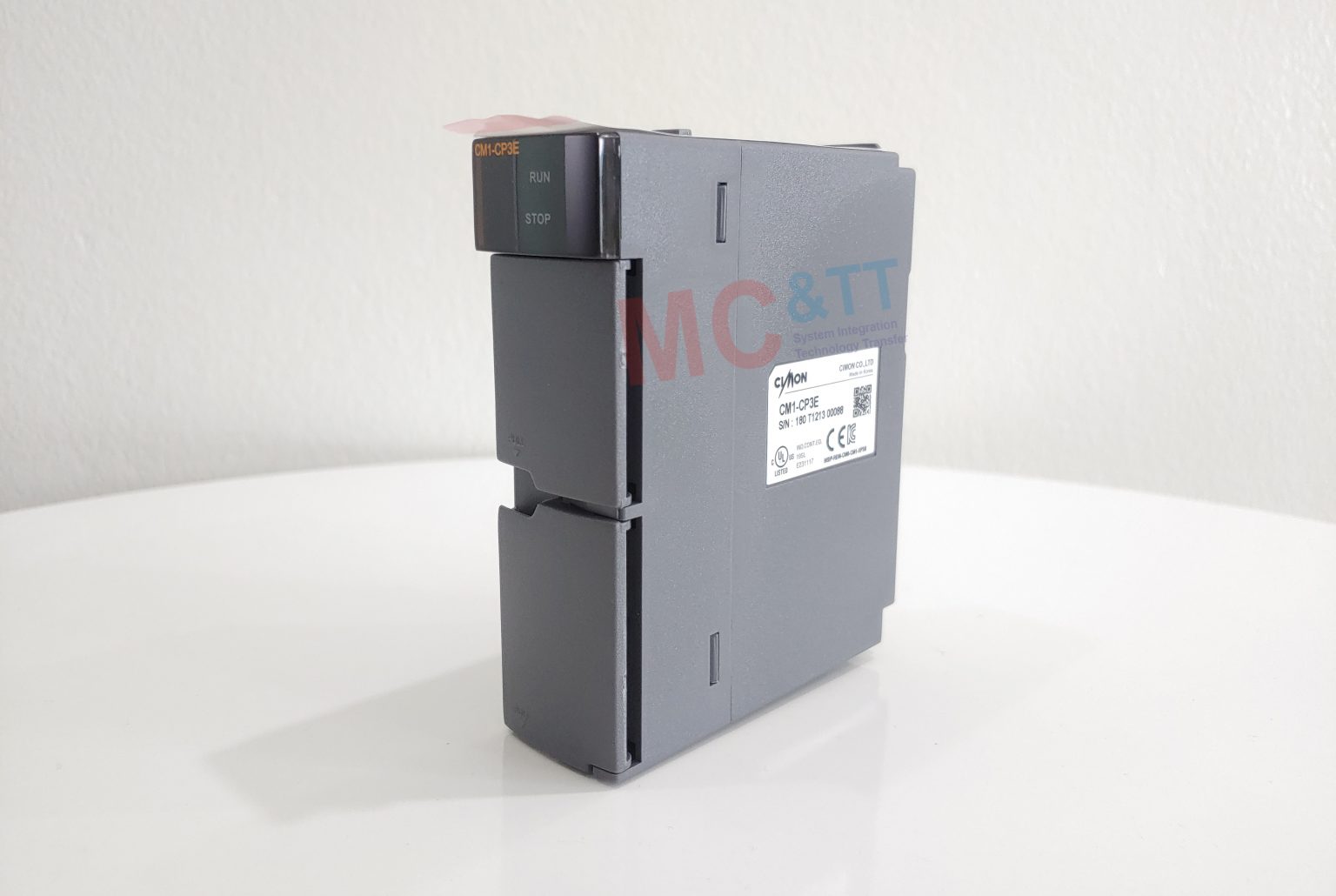

Module CPU PLC Cimon CM1-CP3E

Chia sẻ:
Mã sản phẩm: CM1-CP3E
Thương hiệu: Cimon
Tình trạng: Còn hàng

32K step/ 1024 pts./ RTC/ USB port/ RS232/ FW upgrade/Expandable

Liên hệ
Mô tả

Bộ lập trình PLC - Module CPU Cimon CM1-CP3E

Tính năng

  • Điều khiển PID mà không cần mô-đun PID bổ sung.
  • RTC (Không bao gồm CP * A) – Đọc thời gian từ mô-đun RTC và lưu giá trị tại thanh ghi F.
  • Phát hiện xem card đã được lắp vào khe chỉ định hay chưa.
  • Ngoài ra, khi mở rộng hoặc thay đổi các card, có thể bảo lưu để viết chương trình mà không cần thực hiện thay đổi I/ O.
  • Sửa đổi chương trình trong chế độ RUN
  • Cổng RS-232 (CP4C, CP3E, CP4E / F)
  • Cổng RS-422/485 (CP4D / U, CP4F)
  • Cổng RS-232 cho Loader (CP3A / B / P / U, CP4A / B / C / D / U)
  • Giám sát độ trễ xử lý – có thể theo dõi độ trễ xử lý do lỗi chương trình người dùng.
  • Kiểm tra xem mô-đun đã được tháo ra khỏi base hoặc được gắn không hoàn toàn trên base hay chưa.
  • Lỗi bộ nhớ – nếu lỗi xảy ra trong bộ nhớ flash CPU hoặc trong thẻ, lỗi sẽ hiển thị ở vị trí bộ nhớ thanh ghi F.
  • F0034 sẽ BẬT khi cần thay pin.
  • Nếu điện áp cung cấp cho nguồn thấp hơn mức yêu cầu, lỗi nguồn sẽ được phát hiện và các biện pháp ngăn ngừa sự cố sẽ tự động được thực hiện
  • Hỗ trợ lập trình ngôn ngữ FB (Function Block) và SFC
  • Tốc độ truyền thông trong hệ thống mở rộng lên đến 100Mbps.
  • Trong trường hợp hỏng module I/ O khi PLC đang hoạt động, mô-đun I / O có thể được thay thế khi PLC đang ở chế độ RUN để các quá trình PLC không bị gián đoạn (CPU XP Series E/ F)

Thông số kỹ thuật

Item CM1-CP3E CM1-CP4E CM1-CP4F
Program Control Repetitive operation, Stored Program (ROM mode), Periodic operation
Method for Controlling I/O Indirect method, Direct method by instruction, Scan synchronous batch processing system (I/O refresh)
Program Language LD(Ladder Diagram), IL(Instruction List), SFC(Sequential Function Chart), FB (Function Block), FB Extension
Number of Instruction Basic Instruction : 60 , Application instruction : 480
Data
Processing
LD 0.084㎲/step 0.2㎲/step
Program Memory 512 Kbyte 256 Kbyte
Number of Program Block Max 128, up to 65,530 STEPs per block (PID)
Number of I/O 1,536  384
Number of I/O Device 32,768 8,192
Supporting
Program
LD Scan, Subroutine, Initialize (COLD), Initialize (HOT), Periodic interruption
Special
Configuration
Initializing special card, PID control, Thermistor setting, Loadcell setting, IO Input module filter setting
Communication User protocol (Serial), User protocol (Ethernet), MODBUS TCP/RTU Master, Ethernet High-speed link, CIMON-NET Master/Slave, DNP3, Public network IP setting, Fieldbus, OPC UA Server
SFC SFC Program
Periodic Interruption Maximum 15, cycle setting (10~60,000msec, Unit :10ms), priority setting(0~14)
Base Expansion Maximum 16 (10Base –T)  –
Max. Distance Electricity 100M  –
Redundancy
RUN mode LOCAL / Remote (RUN, STOP, PAUSE)
Restarting Cold, Hot Restart
Self-Diagnosis Monitoring delay of processing, problems of memory, IO, battery, power error
Data Preservation Against
Power Failure
K device and conservation (Latch) in M, L, T, C, S, D device
WDT Maximum 5000msec (Unit: 10msec)
Timer On Delay, Off Delay, Addition, Monostable, Retriggerable
Cycle: Either 10 or 100msec TC(Current value)/TS(Setting value)
Counter UP, DOWN, UP/DOWN, RING COUNTER,
CC(Current value)/CS(Setting value)
No limitation on number of points
Count range : -32,768 ~ +32,767
PID 32 Channels, Auto-Tuning
Communication
Channels
USB USB 2.0 Mini-B : For Loader Protocol
Serial RS-232C (Maximum 38,400 bps): CICON Loader, CIMON-HMI, MODBUS RTU Slave / Connection Type: Terminal Block RS-485 (Maximum 115,200 bps): CICON Loader, CIMON-HMI, MODBUS RTU Slave / Type: RJ45
Ethernet Expanded: 10Base-T -
Event Log Power, Mode, Error
Power 5Vdc , 195mA 5Vdc , 70mA 5Vdc , 100mA
Weight(g) 140g 127g  137g
Capacity of Scan Program 32K Step  16K Step
Device
Memory
X 1,536 384
Y 1,536 384
M 8,192
L 2,048
K 2,048
F 2,048
T 1,024 (Select between 10ms and 100ms)
C 1,024
S 100Card * 100Step
D 10,000 Word 5,000 Word
Z 1,024 Word
R 16 Word
Q 512 Word

Thông tin đặt hàng

  • CM1-CP3E

32K step/ 1024 pts./ RTC/ USB port/ RS232/ FW upgrade/Expandable

Tài liệu

Catalog + Manual

Phần mềm lập trình PLC
