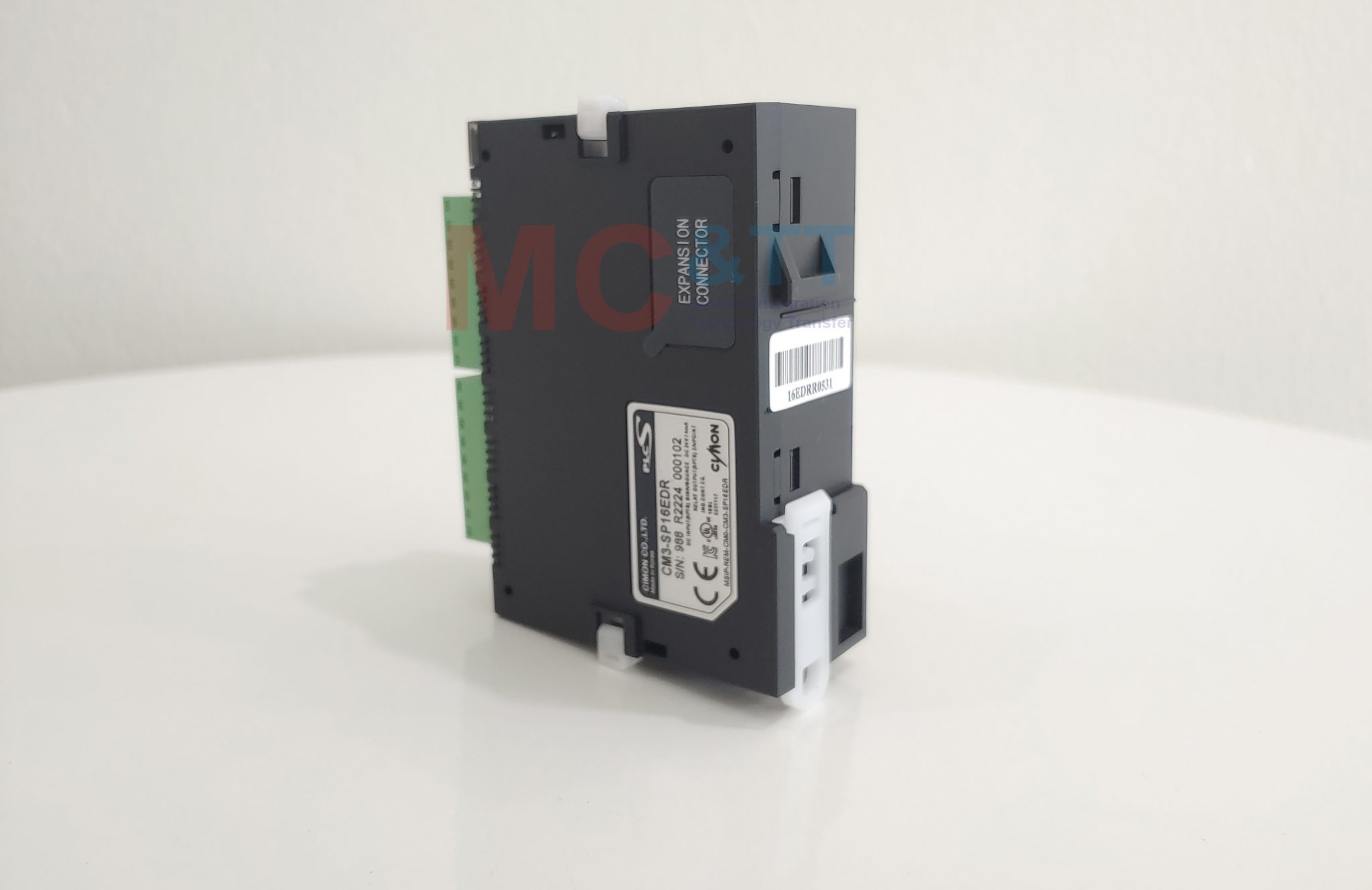

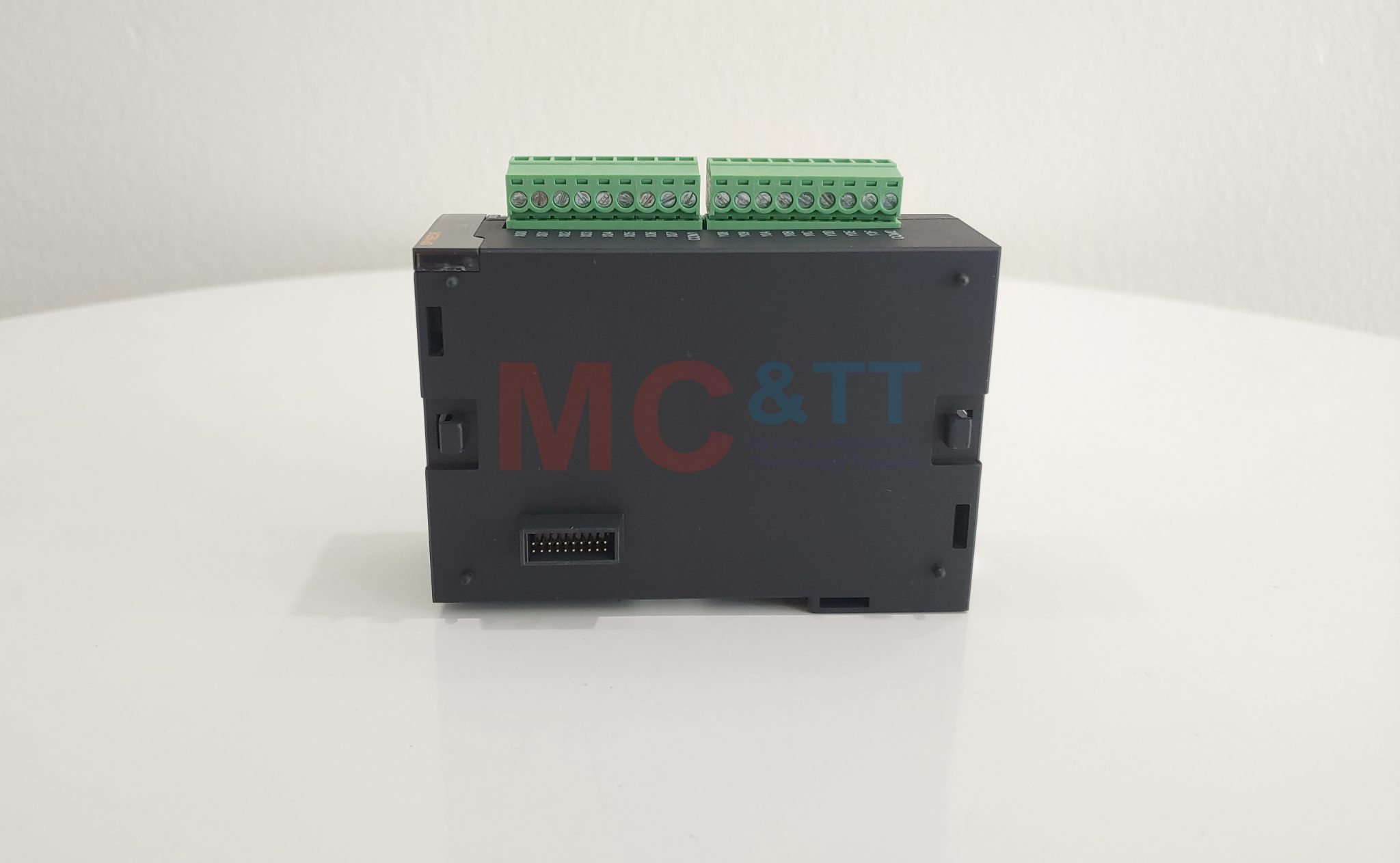

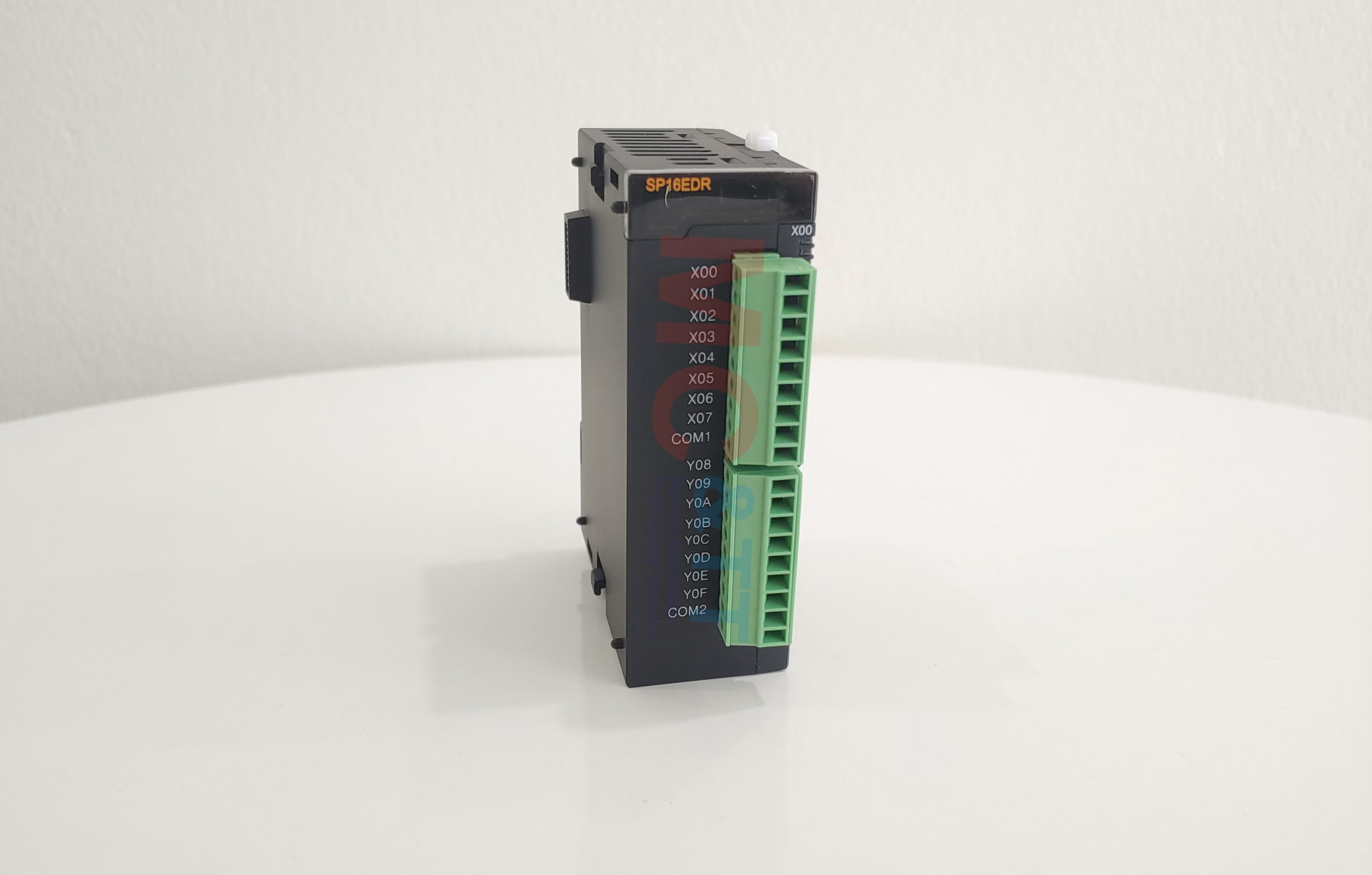

Module 8 kênh đầu vào số+8 kênh đầu ra Relay Cimon CM3-SP16EDR

Lượt xem: 959

CM3-SP16EDR: DI 8pts, Relay Output 8pts. 2A

Chia sẻ:

Module 8 kênh đầu vào số+8 kênh đầu ra Relay Cimon CM3-SP16EDR

Digital I/O

  • Tiếp điểm Photo-coupler và tiếp điểm rơle
  • Đèn LED để theo dõi điều kiện chạy
  • Loại khối đầu cuối: Dễ dàng bảo trì và cài đặt

Để hoạt động ổn định, không vượt quá 64 điểm cho đầu ra rơle

Item CM3-SP16EOR CM3-SP32EDT CM3-SP16EDR
I/O Type Relay output 16pts Input 16pts
TR output 16pts
Input 8pts
Relay output 8pts
Input Voltage N/A DC 24 V DC 24 V
Output Voltage AC 220 V / DC 24 V DC 12 V / 24 V DC 12 V / 24 V
Input Current N/A 4 mA 4 mA
Output Current 1 point 2A
COM 5A
1 point 0.2A
COM 2A
1 point 2A
COM 5A
On Voltage /
On Current
N/A N/A DC19V / 3mA
Off Voltage /
Off Current
N/A N/A DC6V / 1mA
Response Time Less than 10 ms Less than 1 ms Less than 3 ms
Operation
Indication
LED On LED On LED On
Insulation Type Relay Photocoupler Photocoupler
Input method N/A SINK / SRC / Compatibility SINK / SRC / Compatibility
Output method Relay Sink Relay



Item DC Input Relay Output TR Output
Rated I/O Voltage DC 24V AC 220V / DC 24V DC 12V/24V
Rated I/O Current DC 24V AC 220V / DC 24V DC 12V/24V
On voltage/current DC 19V / 3mA
Off voltage/currnet DC 6V / 1mA
Response time 3ms or less 10ms or less 1ms or less
Operation indicator ON : LED ON ON : LED ON ON : LED ON
Insulation method Photo coupler Relay Photo Coupler
Input method Relay Sink/Source

CM3-SP16EDR

DI 8pts, Relay Output 8pts. 2A
