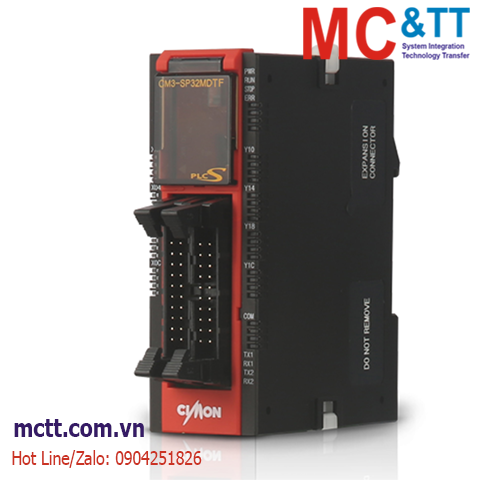

Bộ lập trình PLC Cimon CM3-SP32MDTF-SD

Chia sẻ:
Mã sản phẩm: CM3-SP32MDTF-SD
Thương hiệu: Cimon
Tình trạng: Còn hàng

DI16/DO16(TR Sink), USB Loader, SD/MMC Card Slot, RS232C 1CH, Ethernet 1CH, RS485 1CH

Liên hệ
Mô tả

Bộ lập trình PLC Cimon CM3-SP32MDTF-SD

16 kênh đầu vào số (DI) + 16 kênh đầu ra số (DO), truyền thông 1 cổng RS-232, 1 cổng Ethernet, 1 cổng RS-485, 1 khe SD/ MMC

Tính năng

  • Điều khiển& PID có thể được thực thi mà không cần thêm module PID.
  • Đọc thời gian từ module RTC và lưu giá trị tại vị trí bộ nhớ của thanh ghi F.
  • I/O reservation - Kiểm tra chính xác một thẻ đã được gắn vào Slot được chỉ định chưa. Ngoài ra, khi mở rộng hoặc trao đổi các bộ phận, việc đặt trước để viết chương trình có thể được thực hiện mà không cần thay đổi I / O.
  • Sửa đổi chương trình trong chế độ RUN
  • Chức năng bộ nhớ SD / MMC đã được nhúng – Chương trình quét và nâng cấp firmware có sẵn thông qua thẻ nhớ SD. ( Sau khi cài đặt thẻ nhớ, đặt công tắc chế độ hoạt động thành STOP. Chuyển công tắc chế độ hoạt động sang RUN trong vòng 5 giây sau khi bật nguồn. Quá trình nâng cấp firmware sẽ diễn ra trong 20 giây và sẽ cho biết hoàn thành khi đèn LED (RUN, STOP và ERR) được bật. Tháo thẻ nhớ SD và khôi phục nguồn.)
  • Có 2 kênh tốc bộ đếm tốc độ cao
  • Điều khiển vị trí 2 trục với tốc độ phát xung 100kpps
  • Giao tiếp đồng thời qua cổng Ethernet và cổng nối tiếp (RS232, RS485)
  • Hỗ trợ các giao thức khác nhau như CIMON HMI, MODBUS RTU / TCP, PLC Link, giao thức người dùng và giao thức Loader.

  • Tải lên / tải xuống chương trình và truy cập từ xa có sẵn.

  • Dung lượng lớn cho dữ liệu chương trình
  • Bảo quản dữ liệu khi mất điện

Thông số kỹ thuật

Operating Temperature

-10°C – 60°

Ambient Temperature

-25°C – 80°C

Power

DC 12 – 24 V

Program Control

Repetitive operation, Time-driven interrupt

Method for Controlling Input/Output

Indirect method, Direct method by instruction

Program Language

IL (Instruction List), LD (Ladder Diagram), SFC (Sequential Function Chart), FB (Function Block)

Data Processing

32-bit

Instruction Library

Basic

60 Instructions



Advanced

480 Instructions



Execution Processing Speed (Basic Instruction)

300 ns/Step

Program Memory

10k Step

Number of I/O Points

384 pts

Operating Modes

Remote Run, Remote Stop

Data Preservation Against Power  Failure

Data storage and conservation (Latch) in K device

Number of Program Blocks

128

Type of Program

Scan

5 types including standard scan program,
Subroutine, COLD / HOT initialization,
periodic interrupts



Periodic Interrupts

Ability to register up to 15
(Minimum period: 10 ms)



Special Configuration

6 types including PID control program



High-Speed Counter,
Positioning control,
Input module filtering,
Initializing special card



Communication

8 types including user protocol (Serial) communication



Modbus RTU Master/Slave,
Modbus TCP Slave,
User Protocol (Ethernet),
High Speed PLC Link,
CIMON HMI Protocol



Etc.

SFC program,
FBD (Function Block Diagram),
FBD Extension



Self-diagnosis

Processing delays, memory issues, I/O / Battery / Power error, WDT

Restarting

COLD, HOT Restart

Timer

Cycle: 0.01-6553.5 s (Either 10 or 100 ms)
On Delay, Addition, Monostable, Retriggerable
TC (Current Value), TS (Setting Value)

Counter

Counter range: -32,768 – 32,767
Up Counter, Down Counter, Up-Down Counter, Ring Counter
CC (Current Value), CS (Setting Value)

PID

32 Channels, auto-tuning

Communication Channels

USB:
USB 2.0: For Loader Protocol

Serial:
RS-232C (Max 115200 bps), RS-485 (Max 57600 bps)
CICON Loader, CIMON-HMI, MODBUS RTU Master/Slave, User Protocol

Ethernet:
10/100 Base-T/TX
CICON Loader, CIMON-HMI, MODBUS TCP Slave

Expansion

1 CPU block + Maximum 11 expansion blocks

Max. Counting Speed

1 Phase: 20 kHz (kpps), 2 Phase: 10 kHz (kpps)

Positioning

X-axis: Position/Speed control 100 kHz (kpps)
Y-axis: Position control 5 kHz (kpps), Speed control 100 kHz (kpps)

Miscellaneous

I/O Reservation, RTC, Online Edit
Option: SD/MMC Slot

Memory Card Specification

SD Memory Card: FAT32, 32 GB

Memory Card Function

Firmware up/downgrade, Program download

Memory Type

X

1024 pts (X0000-X063F)

Bit

Y

1024 pts (Y0000-Y063F)

Bit

M

8192 pts (M0000-M511F)

Bit

L

4096 pts (L0000-L255F)

Bit

K

4096 pts (K0000-K255F)

Bit

F

2048 pts (F0000-F127F)

Bit

T

512 pts (T0000-T0511)

Word

C

512 pts (C0000-C0511)

Word

S

100 states x 100 set
(00.00-99.99)

D

10000 words
(D0000-D9999)

Word

Z

1,024 words
(Call Stack: Z0000-Z0063,
Z1000-Z1063)

Word

Q

8192 pts
(Q0000-Q511F)

Bit

R

16 words
(Index)

Thông tin đặt hàng

  • CM3-SP32MDTF-SD

DI16/DO16(TR Sink), USB Loader, SD/MMC Card Slot, RS232C 1CH, Ethernet 1CH, RS485 1CH

Tài liệu

Catalog + Manual
