Cảm biến đo Momen xoắn trục quay với vòng trượt 1 - 500 Nm Lorenz DR-2

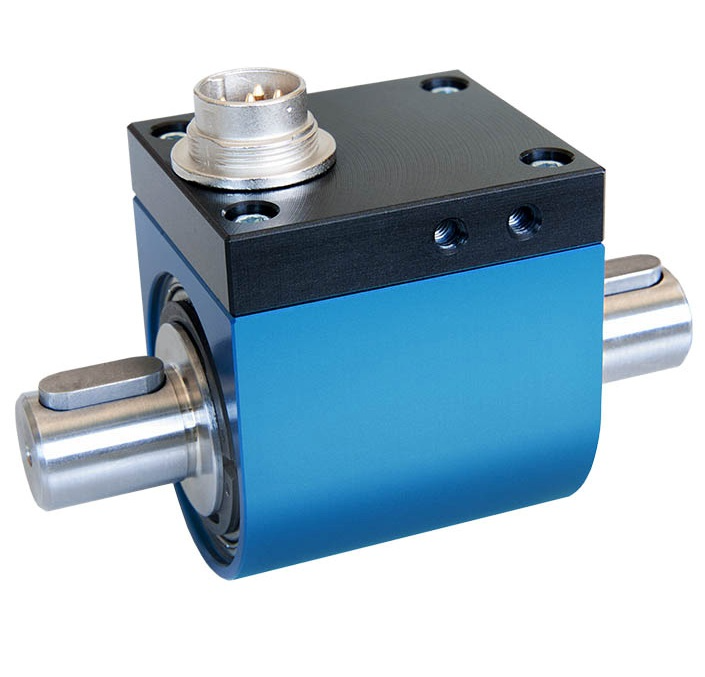

DR-2, Rotary Slipring Torque Sensor
The DR-2 slipring torque sensor is a reliable and durable unit. Its very short axial length and high torsional stiffness allow for simple handling and simple assembly.

Features:

  • Slipring Rotary Torque Sensor
  • Keyway Shaft Ends
  • Very Short Axial Length
  • Speeds up to 2000 RPM
  • Connection: 6-pin Series 723 Connector
  • Special Versions on Request

DR-2 - Specifications

Type Rotary
Full Scale 1 Nm
  2 Nm
  5 Nm
  10 Nm
  20 Nm
  50 Nm
  100 Nm
  200 Nm
  500 Nm
Max Speed 1000 RPM
  1500 RPM
  2000 RPM
Output 1 mV/V
Precision ±0.10 % FS
Excitation 2 V - 12 V DC
Drive Side Round Shaft with Keyway
Test Side Round Shaft with Keyway
IP Rating IP50
Min Temperature -10 °C
Max Temperature 60 °C

Download

Suitable Coupling (PDF Datasheet): 1..20 N·m
50..500 N·m
Suitable Connection Cable
(PDF Datasheet):

Connection cable, 3 m, with 6-pin female cable connector and free soldered ends
Connection cable, 3 m, with 6-pin female angle cable connector and free soldered ends

PDF Datasheet: 080863a_DR-2_en.pdf
