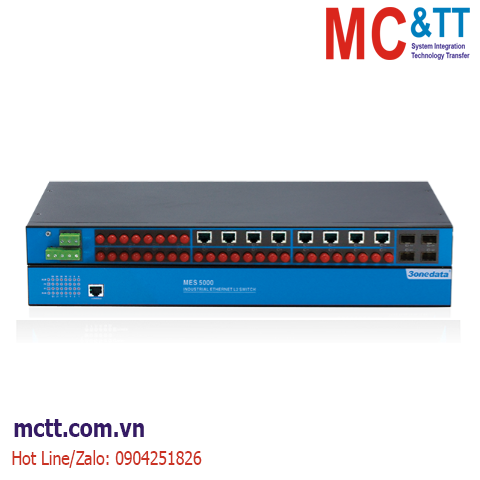

Switch công nghiệp quản lý IEC61850 24 cổng Ethernet +4 cổng quang Gigabit SFP 3Onedata MES5000-4GS-24T

Mã: MES5000-4GS-24T Danh mục: Truyền thông công nghiệp, Switch công nghiệp

Vendor: 3Onedata

MES5000 là thiết bị chuyển mạch Ethernet công nghiệp có chức năng quản lý với 28 cổng 100M/ gigabit. Series này có bảy mẫu sản phẩm và áp dụng thiết kế mô-đun, hỗ trợ 3-4 mô-đun cổng fiber / copper 100M. Sản phẩm cung cấp các giao diện khác nhau như cổng đồng 100M, cổng quang 100M và khe cắm SFP gigabit và giá đỡ 1U, có thể đáp ứng các yêu cầu của các ứng dụng khác nhau.Hệ thống quản lý network hỗ trợ các giao thức mạng và chuẩn công nghiệp khác nhau, như STP / RSTP, 802.1Q VLAN, QoS, LLDP, IGMP Static Multicast, Port Trunking, Port Mirroring,… Thiết bị cũng có các chức năng quản lý hệ thống, bao gồm Port Configuration, Port Statistics , Access Control, Network Diagnosis, Rapid Configuration, Online Upgrading, v.v., và hỗ trợ CLI, WEB, Telnet, SNMP và các phương thức truy cập khác. Thiết bị cung cấp cho người dùng trải nghiệm tốt với thiết kế thân thiện, giao diện hệ thống quản lý mạng thao tác đơn giản và thuận tiện.Dòng sản phẩm đạt tiêu chuẩn công nghiệp IEC61850 và IEEE1613, và đã được cấp chứng nhận loại A của các tổ chức điện lực: SGCC, CSG. Khi nguồn điện hoặc cổng có lỗi kết nối, đèn báo ALARM sẽ sáng, tín hiệu cảnh báo qua rơle sẽ gửi tới để khắc phục sự cố nhanh chóng. Thiết kế không quạt, tiêu thụ điện năng thấp, dải nhiệt độ hoạt động và nguồn điện áp cấp nguồn rộng, thiết bị đã vượt qua các thử nghiệm tiêu chuẩn công nghiệp nghiêm ngặt, phù hợp với ngành công nghiệp điện có các yêu cầu khắc nghiệt. Sản phẩm được thiết kế cho ngành công nghiệp điện và có thể được sử dụng rộng rãi trong các hệ thống điều khiển và mạng lưới kết nối của trạm biến áp.

Features

◎ Hỗ trợ IEC61850 và IEEE1613

◎ Hỗ trợ SW-Ring công nghệ sáng chế mạng dự phòng (thời gian phục hồi lỗi<20ms)

◎ Hỗ trợ IEEE802.3, IEEE802.3u, IEEE802.3x, IEEE802.1Q, IEEE802.1p, IEEE802.1W/D, IEEE802.3ad, IEEE802.1AB

◎ Hỗ trợ 4 cổng Gigabit SFP slots

◎ Lên tới 24 cổng 24-port 100Base-FX hoặc 10/100Base-T(X) Ethernet tùy chọn

◎ Hỗ trợ module 3 kênh 4 cổng Fast Ethernet ( cổng đồng hoặc cổng quang tùy chọn)

◎ Hỗ trợ STP/RSTP để cao độ ổn đinh mạng

◎ Hỗ trợ phát đa hướng tĩnh, IGMPSnooping và GMRP

◎ Hỗ trợ cổng VLAN và IEEE802.1Q VLAN cơ bản

◎ Hỗ trợ QoS ưu tiên tuyệt đối và ngược lại

◎ Hỗ trợ quản lý băng thông và triệt nhiễu sóng

◎ Hỗ trợ cấu hình WEB, SNMP, LLDP và Telnet

◎ Hỗ trợ port mirror and port trunking

◎ Hỗ trợ tải lên và tải xuống file cấu hình

◎ Hỗ trợ nguồn cấp AC dự phòng(220VAC)

◎ Hỗ trợ 1 kênh đầu ra role cảnh báo

◎ Thiết kế 4 lớp công nghiệp, nhiệt độ làm việc -40-85℃

◎ Lớp bảo vệ IP40, gắn DIN-Rail

Specification

Công NghệChuẩn : IEEE802.3, IEEE802.3u, IEEE802.3x, IEEE802.1Q, IEEE802.1p, IEEE802.1W/D, IEEE802.3ad, IEEE802.1ABGiao thức: ARP, ICMP, TCP, DHCP, DNS, HTTP, Telnet, SW-Ring, RSTP, LLDP, LACP, IGMP, GMRP, SNMP, SMTP, SNTPĐiều khiển luồng: IEEE802.3x, Back Pressure

Chức năng

Chức năng: SW-RingTM, QOS, 802.1QVLAN, RSTP, SNMP, Port trunking, bộ lọc đa hướng tĩnh, cổng phản chiếu, quản lý băng thông, kiểm soát phát sóng, cổng thống kê lưu lượng, hệ thống kết nối tên người dùng, nâng cấp trực tuyến, tải lên và tải xuống file cấu hình

SW-RingTM: Single, Couple, Chain, Dual homing

Máy chủ thiết bị nối tiếp: 4 cổng máy chủ thiết bị nối tiếp, mỗi cổng hỗ trợ 4ps kết nối phiên TCP hoặc UDP

Thuộc Tính Trao Đổi

Tốc độ chuyển tiếp 100M: 148810 pps

Tốc độ chuyển tiếp 1000M: 1488100 pps

Chế độ truyền: Lưu trữ và chuyển tiếp

Băng thông trao đổi Hệ thống: 12.8G

Bộ nhớ đệm: 3Mbit

Địa chỉ MAC: 8K

Giao Diện

Cổng Ethernet RJ45: 10Base-T/100Base-TX điều khiển tốc độ tự động, Half/full duplex và MDI/MDI-X tự động phát hiện

Cổng Fiber 100M: 100Base-FX, kết nối SC/FC/ST tùy chọn

Cổng Gigabit SFP: 1000Base-X, SFPslot

Cổng console: RS-232( kết nối RJ45)

Cổng báo động: 2-pin terminal block

Sức tải dòng: 1A@30VDC

Khoảng Cách Truyền

Cáp xoắn: 100M(CAT5e/CAT6 tiêu chuẩn)

Multi-mode: 1310nm, 2Km

Single-mode: 1310nm, 20/40/60Km

1550nm, 80/100/120Km

LED Chỉ Dẫn

Báo chạy: Run

Báo cung cấp nguồn: PWR1, PWR2

Báo nguy hiểm: ALM

Báo giao diện: Link(1~8)

Nguồn Cung Cấp

Điện áp vào: 220VAC(90~264VAC)

48 VDC (36~72VDC)

Kết nối: 3 bits terminal block

AC hỗ trợ nguồn cấp dự phòng

Tiêu thụ

Không tải: 19.4W@220VAC

Full tải: 21.9W@220VAC

Cấu trúc Cơ khí

Vỏ: chuẩn IP40 , kim loại cường độ cao

Lắp đặt: DIN- Rail

Kích thước (L×W×H): 441.6mm×290mm×44.45mm

Khối lượng: 4.5kg

Môi Trường

Nhiệt độ làm việc: -40℃～75℃

Nhiệt độ lưu trữ: -40℃～85℃

Độ ẩm: 5%~95% (không ngưng tụ )

Chuẩn Công Nghiệp

EMI: FCCPart 15, CISPR (EN55022) class A

EMS: EN61000-4-2(ESD), Level 4

EN61000-4-4(EFT), Level 4

EN61000-4-5(Surge), Level 4

EN61000-4-6(CS), Level 3

EN61000-4-8,Level 5

EN61000-4-10,Level 3

Phép thử sóc: IEC60068-2-27

Phép thử rơi: IEC60068-2-32

Phép thử rung: IEC60068-2-6

Chứng chỉ

CE,FCC,RoHS,UL508(Pending)

Bảo Hành: 3 năm

Đóng Gói

1. Industria lEtherne tSwitch (plus terminalblock)×1

2. Hướng dẫn sử dụng ⅹ 1

3. CD Tài liệu và phầm mềm x 1

4. Thẻ bảo hành ⅹ 1

5. Chứng chỉ chất lượng x 1

6. Bộ dụng cụ gắn DIN-Rail

Dimension

Ordering information

Available Models	Gigabit SFP Slot	100M Fiber Port	100M Copper Port	Power Supply Range
MES5000-4GS-24T	4	0	24	90~264VAC or 36~72VDC dual power supply
MES5000-4GS-20T4F	4	4	20
MES5000-4GS-16T8F	4	8	16
MES5000-4GS-12T12F	4	12	12
MES5000-4GS-8T16F	4	16	8
MES5000-4GS-4T20F	4	20	4
MES5000-4GS-24F	4	24	0

Datasheet
