Mô tả

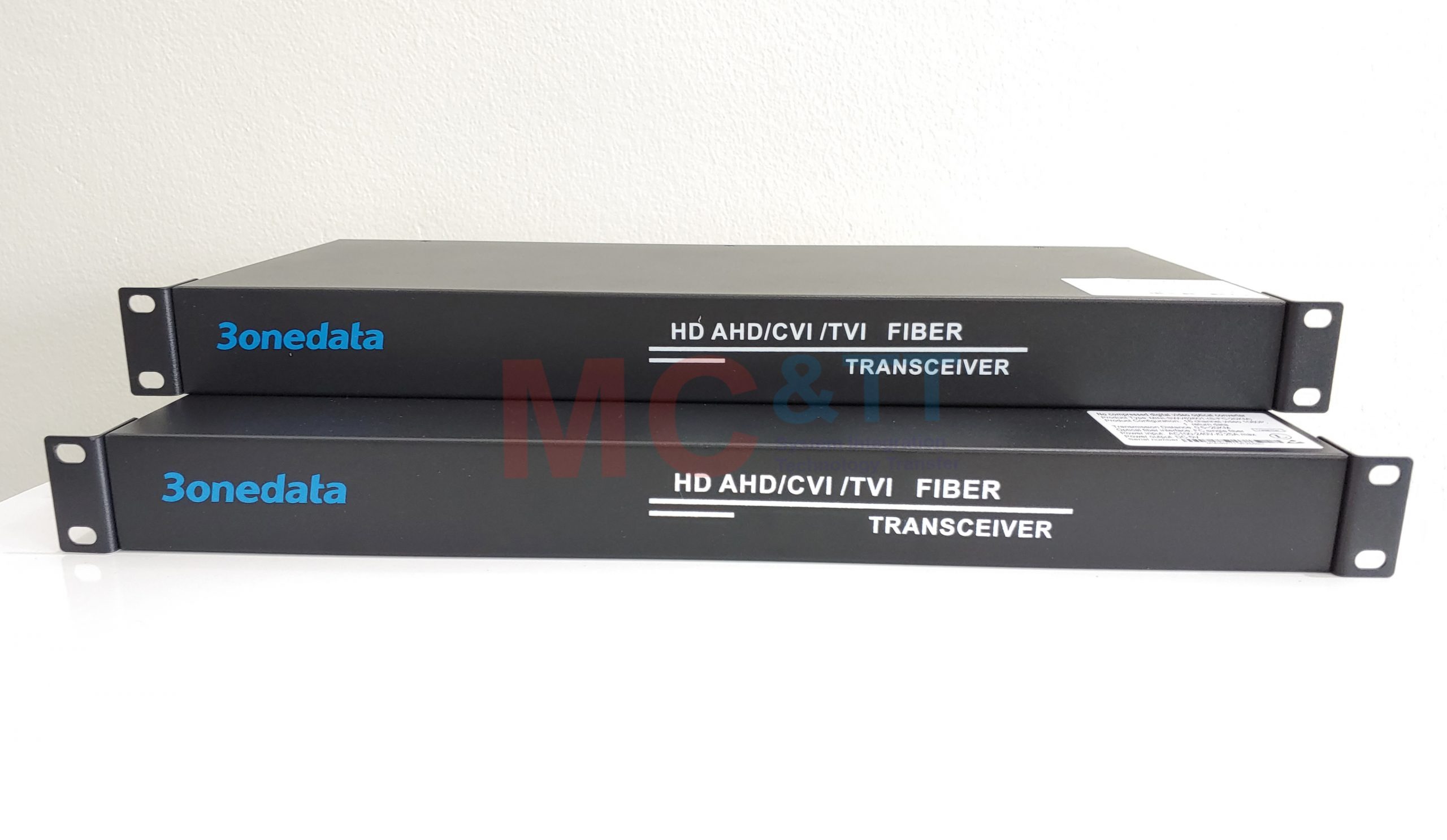

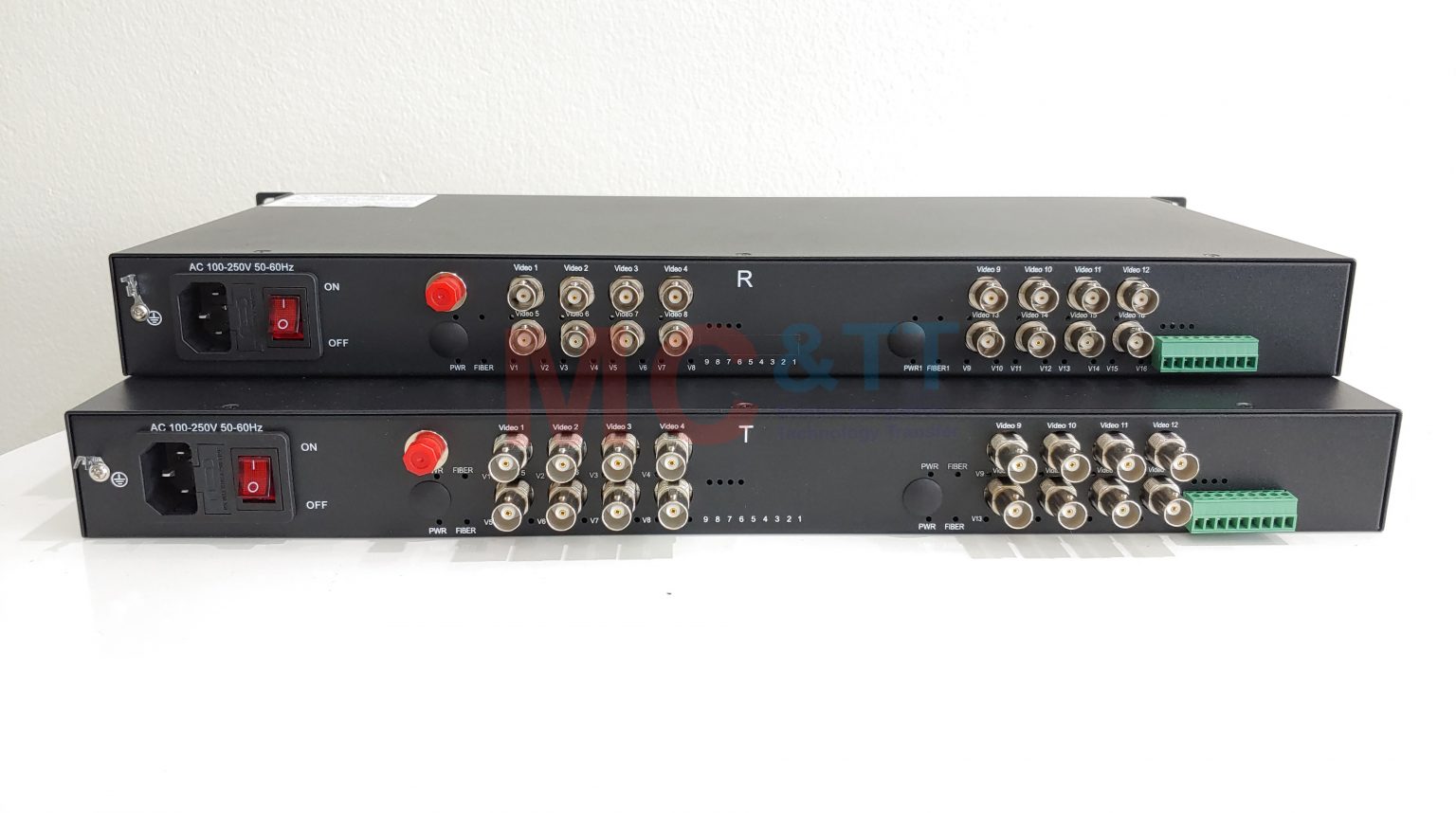

SWV62601 là Bộ chuyển đổi 16 kênh video TVI/ CVI/ AHD tích hợp 1 kênh Data RS-485 của hãng 3Onedata, được phân phối và bảo hành chính hãng bởi MC&TT tại thị trường Việt Nam.

SWV62601 hỗ trợ định dạng video Analog độ nét cao HD-TVI / HD-CVI / AHD, có thể truyền đồng thời 16 kênh video và 1-ch RS-485 qua cáp quang multimode or single-mode. Nó cũng hỗ trợ định dạng video analog thông thường như PAL / NTSC / SECAM.

SWV62601 là một loại giải pháp / sản phẩm truyền dẫn cáp quang phổ biến cho tín hiệu video / dữ liệu tương tự CCTV. Các thiết bị có sẵn để lắp đặt độc lập hoặc gắn trên giá, phù hợp với các môi trường làm việc khác nhau. Các chỉ báo LED được cung cấp để theo dõi tình trạng hệ thống ngay lập tức.

Tính năng

  • Truyền tải thời gian thực không nén không mất dữ liệu
  • Công nghệ CWDM cung cấp băng thông 3.2G cho mỗi video 4chs, hỗ trợ hiệu suất cao hơn
  • Tự động nhận dạng các định dạng của video đầu vào: AHD / TVI / CVI / PAL / NTSC / SECAM
  • Hỗ trợ 720P / 25/30 / 50Hz, 960P / 25 / 30Hz, 1080P / 30Hz
  • Thiết kế chống sét tiên tiến, hỗ trợ chống sét 5.7KV

Thông số kỹ thuật

Optics Wavelength: CWDM: 1310nm/1550nm/1470nm/1490nm/1570nmOutput Power: -8~-3dBm

Optic fiber: 50/125u multimode, 62.5/125u multimode, 9/125u single mode

Rx sensitivity: -23dBm

Optical connector: FC, ST, SC (optional)

Distance: 0~550M (MM)/0~80KM (SM) (Default distance is 20Km)

Video Number of Channels: 16Input/output impedance: 75 Ohm (unbalance)

Standard video input/output voltage: 1.0Vp-p

Video Bandwidth: 50MHz

Sampling Bandwidth: 8bit

Sampling Frequency: 100MHz

Signal to noise ratio: >67dB

Rise and Fall time: <0.8ns

Optical Signal Intrinsic Jitter: <0.2 UI

Differential Gain: < ±1.5%

Differential Phase: < ±1°

Connector: BNC

Supporting video pixel: 1280(H)x720(V)@30Hz/1MPX

1280(H)x720(V)@50Hz/1MPX

1280(H)x960(V)@30Hz/1.3MPX

1920(H)x1080(V)@30Hz/2MPX

Data Protocol: Default: RS485 (RS232/RS422 Optional)Number of channels: 1

Connector: 9pins Terminal Blocks

Data Rate: 0-200Kbps

Directions: Default: Simplex from Rx to Tx (BIDI duplex optional)

Mechanical Structure & Environment Power: DC5V 3APower Consumption: ≤10W

Working Temperature: -15℃~65℃

Storage Temperature: -40℃~85℃

Relative Humidity: 5%~95% ( no condensation)

MTBF: ≥ 100000Hours

Thông tin đặt hàng

Model Number Product Configuration Remark Fiber Mode Wavelengths Transmission  Distance
SWV62600 16Ch Forward AHD Video 1080P FC/SC/ST Single-mode CWDM:1310/1470/1490/1550 nm 20Km
SWV62601 16Ch Forward AHD Video 1080P +1Ch Reverse Data FC/SC/ST Single-mode CWDM:1310/1550/1470/1490/1570 nm 20Km

Tài liệu

Datasheet
