Mô tả

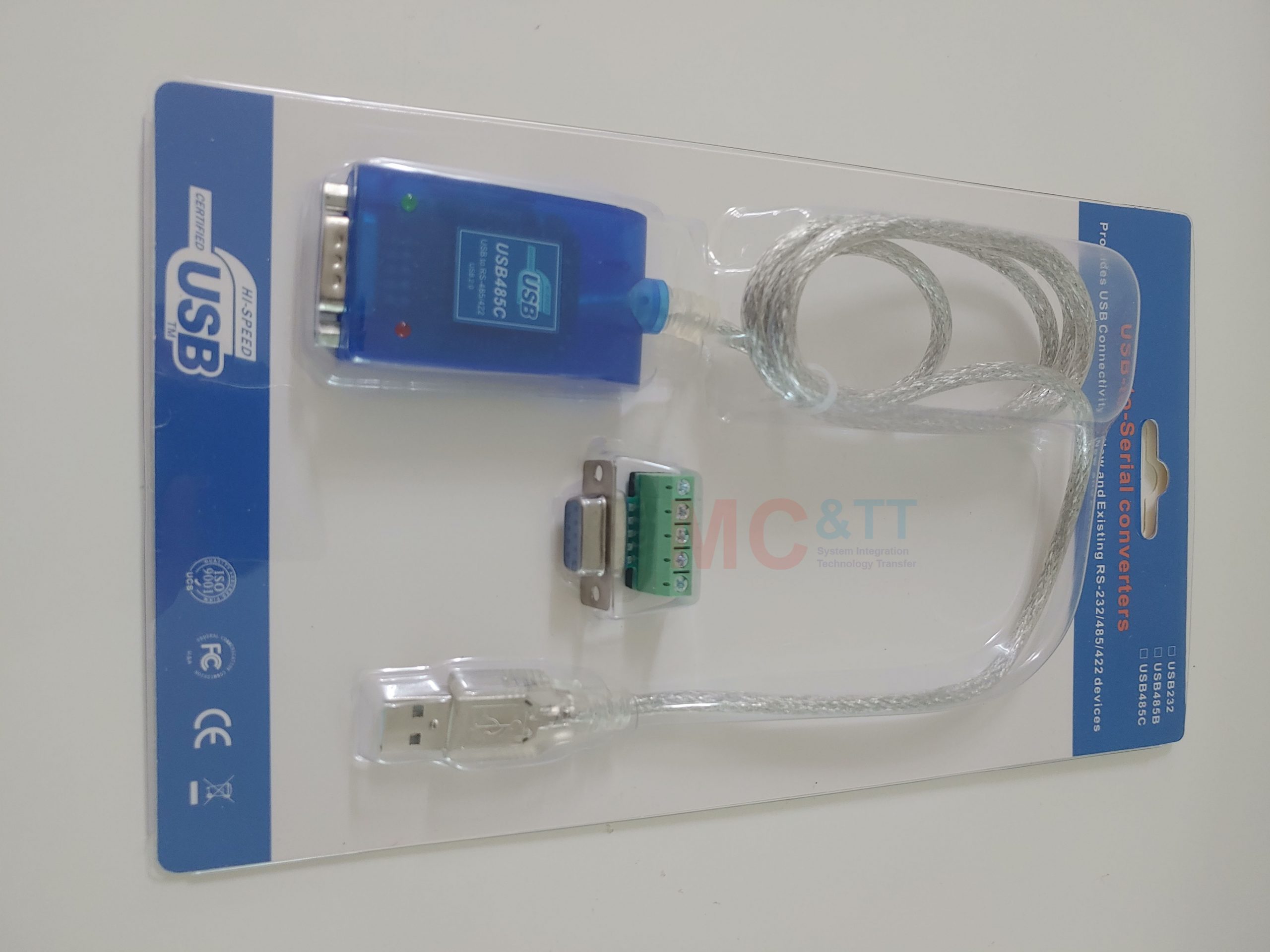

USB485C là bộ chuyển đổi tín hiệu USB sang RS-485/422 nhỏ gọn của hãng 3Onedata, được phân phối và bảo hành chính hãng bởi MC&TT tại thị trường Việt Nam. Sản phẩm hỗ trợ 1 cổng USB và 1 cổng nối tiếp RS-485/422, có thể chuyển đổi dữ liệu hai chiều giữa cổng USB và cổng nối tiếp RS-485/422. Cổng nối tiếp được trang bị chống sét lan truyền 600W và bảo vệ tĩnh điện 15kV, có thể bảo vệ thiết bị khỏi hư hỏng một cách hiệu quả.

Sản phẩm cung cấp phần mềm chương trình điều khiển phù hợp. Giao diện USB kết nối với PC sẽ tự động tạo thành cổng COM nối tiếp trong hệ thống máy tính. Máy chủ PC có thể giao tiếp với các thiết bị nối tiếp RS-485/422 thông qua cổng COM ảo.

USB485 có kích thước nhỏ gọn và dễ cài đặt. Đèn báo LED cụ thể thuận tiện cho việc đánh giá chuyển đổi tín hiệu. Nó có thể được sử dụng rộng rãi trong hệ thống tự động hóa điều khiển công nghiệp, máy quét mã vạch, PLC và PLD, PDA (hệ thống WinCE), máy in nhãn, hệ thống POS, hệ thống kiểm soát thu thập dữ liệu, hệ thống kiểm soát truy cập bảo mật, v.v.

Tính năng Bộ chuyển đổi USB sang RS-232

  • Hỗ trợ chuyển đổi dữ liệu song phương giữa 1 cổng nối tiếp RS-485/422 và 1 giao diện USB
  • Không cần nguồn điện ngoài
  • Tự động chạy tốc độ tín hiệu cổng nối tiếp
  • Hỗ trợ chống sét lan truyền 600W, bảo vệ tĩnh điện 15KV
  • Hỗ trợ hoạt động nhiệt độ rộng -20 ~ 60 ℃
  • Kích thước nhỏ gọn, dễ dàng cài đặt

Thông số kỹ thuật

Serial Port Standard: EIA RS-485, RS-422
Quantity of serial port: 1 RS-485 serial port or RS-485/422 serial port
RS-485 signal: D+, D-, GND
RS-422 signal: T+, T-, GND, R+, R-
Baud rate: 300bps~115200bps
Interface form: adopt DB9 Male or 5-pin 5.08mm pitch terminal blocks
Transmission distance: 1800m
Direction control: RS-485 direction adopts ADDC (Automatic Data Direction Control)
Load capacity: RS-485 supports 32-point polling environment (customizable 128-point)
Interface protection: 600W surge protection, 15kV electrostatic protection
USB Standard: USB 1.1, USB 2.0, USB CDC V1.1

Quantity of interfaces: 1 USB interface

USB signal: VCC, DATA+, DATA-, GND

Transmission rate: high speed 480Mbps, full speed 12Mbps

Interface form: USB A-type plug, Female

Transmission distance: 5m

Operating System Windows 98/ME/2000/XP/7, Linux v5.0
Power Requirements USB interface power supply, without external power supply
Power Consumption Static power consumption: ≤80mA

Dynamic power consumption (mean value): ≤150mA

Environmental Limits Operating temperature: -20~60℃

Storage temperature: -25~85℃

Relative humidity: 5%~95% (no condensation)

Physical Characteristics Housing: plastic

Dimension (W x H x D): 36mm×18mm×72mm (cable length 1.5m)

Weight: 70g

Certifications CE, FCC, RoHS

Thông tin đặt hàng

  • USB485

Passive Pocket USB to 1 Port RS-485/422 Converter

Tài liệu

Datasheet
