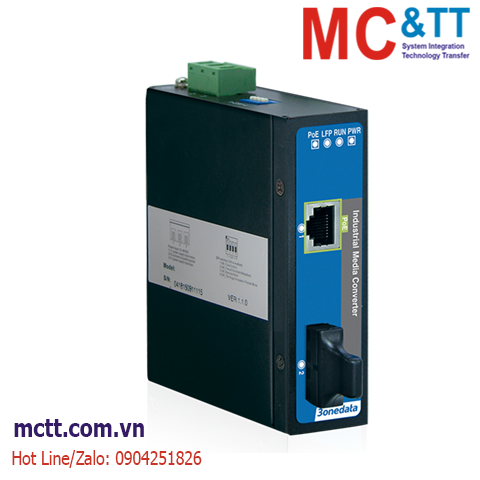

Bộ chuyển đổi quang điện công nghiệp 1 cổng PoE Ethernet + 1 cổng quang 3Onedata IPMC101-F-POE
IPMC101-F-POE là 1 loại thiết bị công nghiệp PoE chuyển đổi quang điện . Nó hỗ trợ 1 cổng 10Base-T/100Base-TX và 1 cổng quang 100Base-FX. Nó được phân loại như thiết bị nguồn điện (PSE) và khi sử dụng theo cách này, IPMC101-F-POE chuyển mạch cho phép tập trung hóa các nguồn cung cấp điện, cung cấp lên đến 30 watt cho các thiết bị tương thích theo chuẩn IEEE802.3at, giảm các nỗ lực cần thiết để cài đặt điện
Nó hỗ trợ chuẩn CE, FCC, thiết kế theo chuẩn công nghiệp, chế độ bảo vệ IP40, vỏ kim loại có độ bền cao, gồ ghề, cung cấp nguồn đầu vào (48VDC), làm việc ở nhiệt độ -40 ~ 75°C. Thiết bị hỗ trợ chuẩn IEEE802.3 / IEEE802.3u / IEEE802.3x với 10/100M, chế độ làm việc full / half-duplex, và tự động kết nối MDI/MDI-X, cung cấp giải pháp hoàn hảo cho hệ thống mạng công nghiệp.
Tính năng:
- Hỗ trợ chuẩn IEEE802.3/u/x/af/at, lưu trữ và chuyển tiếp
- Tương thích với cả 2 chuẩn IEEE802.3at (30W) và IEEE802.3af(15,4W)
- Hỗ trợ 1 cổng 10/100Base-TX và 1 cổng quang 100Base-FX
- Hỗ trợ tự đổng tương thích cổng Ethernet 10/100M và chức năng POE
- Nguồn đầu vào DC48V, bảo vệ kết nối đảo chiều nguồn
- Bảo vệ theo chuẩn IP40, vỏ hợp kim, lắp đặt DIN Rail
- Thiết kế theo chuẩn công nghiệp lớp 4, làm việc ở nhiệt độ -40 ~ 75°C
Công nghệ
Chuẩn: Hỗ trợ chuẩn IEEE802.3/u/x/af/at
Điều khiển luồng: IEEE802.3x kiểm soát lưu lượng, kiểm soát lưu lượng ngược trở lại
Trao đổi thuộc tính:
Tốc độ chuyển tiếp 100M: 148810pps
Chế độ truyền: lưu trữ và chuyển tiếp
Giao diện:
Cổng RJ45: tương thích 10Base-T/100Base-TX
Chế độ làm việc Half/full duplex, MDI/MDI-X
Cổng quang: 100Base-FX, SC
Hỗ trợ single-mode (tùy chọn 20/40/60/80km), multi-mode: 2km Bước sóng: 1310nm, 1550nm
POE Pin-out: 1/2(+), 3/6(-)
Khoảng cách truyền:
Cáp đồng xoắn đôi: 100M (Cáp chuẩn CAT5/CAT5e)
Quang Multi-mode: 1310nm, 2km
Quang Single-mode: 1310nm, 20/40/60 km 1550nm, 80/100/120 km
LED chỉ thị:
Chỉ thị giao diện: Link (1~2)
Chỉ thị cung cấp điện: PWR
Chỉ thị chạy: Run
Chỉ thị PoE: POE Chỉ thị cảnh báo LFP: LFP
Cung cấp điện:
Nguồn đầu vào: 48VDC (44-57) VDC
Loại đầu vào: Khối thiết bị đầu cuối 3 bit
Tiêu thụ no-load: 2.1W@48VDC
Tiêu thụ full-load: 29.7W@48VDC
Môi trường làm việc:
Nhiệt độ làm việc: -40 ~ 75 ℃
Nhiệt độ bảo quản: -40 ~ 85 ℃
Độ ẩm tương đối: 5% ~ 95% (không ngưng tụ)
Cơ cấu cơ khí:
Khuôn vỏ: bảo vệ theo chuẩn IP40
Cài đặt: DIN-Rail
Trọng lượng: 370g
Kích thước (W × H × D): 36 mm × 110mm × 97mm
Tiêu chuẩn công nghiệp:
EMI: FCC Part 15, CISPR (EN55022) hạng A
EMS: EN61000-4-2 (ESD)
EN61000-4-4 (EFT)
EN61000-4-5 (Surge)
Phép thử Sóc: IEC 60068-2-27
Phép thử Rơi: IEC 60068-2-32
Phép thử Rung: IEC 60068-2-6
Chứng nhận:
CE, FCC, RoHS, UL 508
Bảo hành: 5 năm
Packing List
1. Industrial PoE media Converter (plus terminal block) ×1
2. User manual ⅹ 1
3. Certificate of quality ⅹ 1
4. Warranty card ⅹ 1
5. DIN-Rail mounting kit ⅹ 1
Dimension
Ordering Information
IPMC101-F-POE is a kind of industrial PoE media converter, it support 1 10Base-T/100Base-TX port and 1 100Base-FX Fiber port
