Bộ chuyển đổi FE1( Framed E1) sang V.35 3Onedata MODEL7221

Bộ chuyển đổi FE1( Framed E1) sang V.35 3Onedata MODEL7221

MODEL7221 là thiết bị chuyển đổi giữa chuẩn giao diện E1 ITU-T G.703 và chuẩn giao diện V.35, có thể chuyển đổi kênh E1 của SDH, PDH, các thiết bị truyền dẫn quang hoặc sóng ngắn, vệ tinh sang luồng V.35, mở rộng kênh V.35 của DDN. Được sử dụng rộng rãi trong các mạng truyền thông, kết nối với giao diện V.35 của các bộ định tuyến (router) và thiết bị truyền dẫn quang mà không có giao diện G.703, nhận biết được liên kết giữa thiết bị mạng khác nhau và liên kết tới các lớp giao thức phía trên.

 Đặc điểm

1. Chuyển đổi giao diện V.35 sang luồng FE1(2M framed G.703).
2. Hỗ trợ tốc độ N*64Kbps(N=1-32).
3. Ngẫu nhiên cấp phát đồng hồ và băng thông.
4. Hỗ trợ 3 đường resume clock, local clock và equipment clock.
5. Giao diện E1 (G.703) hỗ trợ 120ohm (RJ45) và 75ohm (BNC).

Giao diện E1
Chuẩn: Tương thích với ITU-T G.703
Output tingle displace: accord ITU-TG.735 advice
Input tingle limit: accord ITU-TG.823 advice
Output tingle: accord ITU-T G.823 advice
Định dạng khung: framed
Tốc độ giao diện E1: N×64Kbps (N=1~32)
Kiểm tra CRC: no
Mã cổng: HDB3
Khoảng cách truyền: 2KM
Bảo vệ cổng: Cách ly điện 1.5KV
Cổng kết nối: 120 Ohm(RJ-45) và 75 ohm(BNC)
Giao diện V.35
Chuẩn: Tương thích với V.35 (DTE)
Clock: Line clock, Local clock
Cổng kết nối: DB-25 female (DB25 to M/34 cable)
Mã cổng: NRZ
Clock selection: Internal clock, V.35 line clock, E1 recovery Clock
Test facility : Bite Local& remote loop test
Môi trường làm việc, nguồn nuôi và kích thước
Nhiệt độ hoạt động: -25 ~ 70°C
Nhiệt độ lưu trữ: -40 ~ 85°C
Độ ẩm trung bình: 5% ~ 95%
Nguồn nuôi: 220VAC or -48VDC
Tiêu hao: 2W
L×W×H: 227.4mm×146.3mm×42.7mm
Khuôn vỏ: Nhựa
Khối lượng: 260g
Bảo hành: 3 năm
Chứng nhận chất lượng: FCC, CE, RoHS

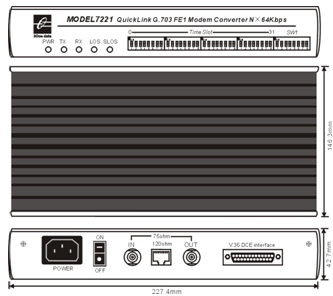

Dimension

Download

MODEL7221 Datasheet

MODEL7221 UserManual

Ordering Information
