Giải pháp điều khiển và giám sát từ xa Recloser

Thứ Sáu, 08/09/2017

Nguyễn Văn Hùng

Qua quá trình làm việc với gần 50 công ty điện lực các tỉnh thành trong bài toán điều khiển và giám sát từ xa Recloser, Chúng tôi, Công ty MC&TT sẽ tổng hợp các giải pháp truyền thông khi cần điều khiển và giám sát từ xa Recloser để các bạn có một cách nhìn tổng quát.

Hiện nay, MC&TT đang cung cấp hai nhóm chính giải pháp thông qua đường truyền vật lý: Cáp quang và mạng di động ( GPRS/3G)

Mạng cáp quang

Ưu điểm: Đường truyền ổn định, độ tin cậy cao, tốc độ bản tin nhanh, cơ bản đạt được tốc độ 100Mb hoặc 1000Mb.
Nhược điểm: Chi phí đầu tư ban đầu đắt ( chủ yếu cho việc nhân công lắp đặt, chi phí mua vật tư cáp quang,...) và mất nhiều thời gian để triển khai. Khi có sự cố trên đường cáp quang thì có khó khăn trong việc xác định điểm tìm ra sự cố,...., khó lắp đặt ở địa hình đồi núi, xa trung tâm.
Khi nào lên dùng đường truyền là mạng cáp quang: Tất nhiên, Khi các Recloser đã có sẵn hạ tầng mạng cáp quang thì việc sử dụng đường truyền cáp quang là tối ưu
Mô hình giải pháp sử dụng đường truyền cáp quang: MC&TT đề xuất logic như sau: Recloser -> Chuyển đổi RS232/485 sang quang -> đường truyền quang -> Chuyển đổi quang sang RS232/485 -> Chuyển đổi RS232/485 sang Ethernet -> Switch trung tâm -> Máy tính điều độ. Đây là mô hình mà MC&TT đã triển khai cung cấp thiết bị cho rất nhiều công ty điện lực các tỉnh thành.
Thiết bị lựa chọn:
- Bộ chuyển đổi RS-232/422/485 sang Quang và ngược lại: Các bạn cho thể sử dụng MODEL27 7 (3onedata),...Thông tin chi tiết có thể xem tại đây

Mạng di động:

Ưu điểm: Chi phí đầu tư ban đầu thấp, dễ lắp đặt, hầu như có thể lắp đặt ở bất cứ đâu ( miễn cứ có sóng điện thoại là có thể lắp đặt được).
Nhược điểm: Độ ổn định không thể bằng đường truyền cáp quang.

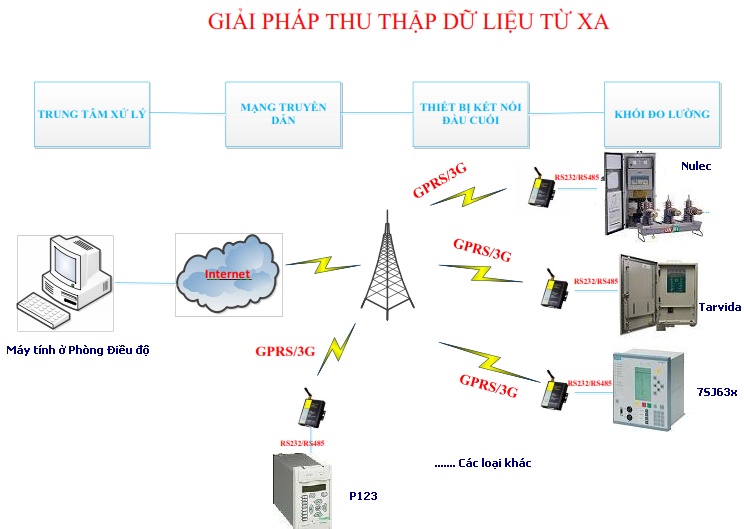

Mô hình giải pháp sử dụng đường truyền mạng di động: Recloser ( hỗ trợ IEC101/104) -> Modem IP GPRS/3G/Router -> Sim 3G -> Internet -> Switch mạng -> Máy tính điều độ trung tâm.
Thiết bị lựa chọn:
- Đối với các Recloser hỗ trợ cổng nối tiếp RS232/485/422 ( chuẩn IEC-101): Thông thường các công ty điện lực sử dụng modem F2103: GPRS IP Modem và Modem F2403: WCDMA IP Modem. Hai modem này tính năng và cách sử dụng là như nhau, chỉ khác nhau về tốc độ đường truyền GPRS và 3G. Với F2403, cung cấp đường truyền mặc định là 3G, khi chập chơn hoặc mất sóng 3G thì thiết bị tự động chuyển về sử dụng ở dải tần GPRS, khi có sóng 3G thì auto chuyển về chế độ 3G. Như vậy, về độ tin cậy thì F2403 sẽ có độ tin cậy hơn nhiều F2103.

Đối với các Recloser hỗ trợ cổng ethernet ( chuẩn IEC104 ) thì MC&TT đang có 2 phương án:

Sử dụng Router WCDMA (3G) F3425

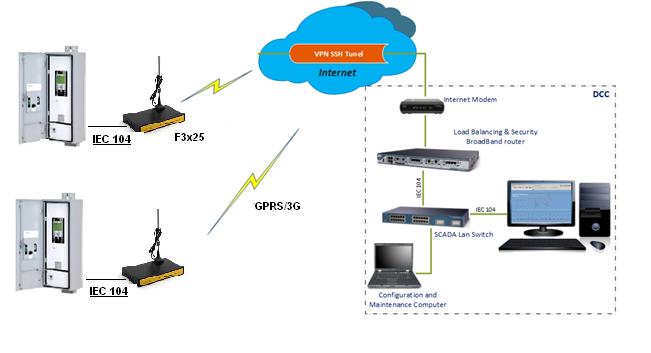

Việc sử dụng Router WCDMA (3G) F3425 đã được triển khai tại điện lực Quảng Trị, dùng để kết nối các Recloser có hỗ trợ cổng Ethernet.
Mô hình hoạt động chi tiết, mời các bạn theo dõi tại đây
