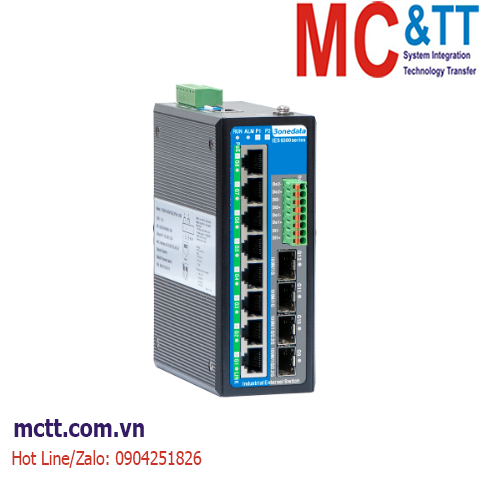

Switch công nghiệp quản lý 8 cổng Gigabit PoE + 2 cổng quang Gigabit SFP + 2 cổng quang 2.5G SFP 3Onedata IES6300-8GP2GS2HS-2P24-120W
Series IES6300 là thiết bị chuyển mạch Ethernet công nghiệp quản lý lớp 2 với 10/12 cổng Gigabit. Sê-ri này cung cấp 10 sản phẩm và hỗ trợ nhiều loại giao diện bao gồm cổng đồng Gigabit, cổng đồng Gigabit PoE, khe cắm Gigabit SFP, khe cắm 2.5G SFP và cổng I/O và hỗ trợ bốn bộ nguồn bao gồm 24VDC PoE, 48VDC PoE, 12~48VDC và 220VAC/DC. Sản phẩm hỗ trợ gắn DIN-Rail hoặc giá treo tường để đáp ứng các yêu cầu của các cảnh ứng dụng khác nhau. Nguồn điện PoE tuân theo tiêu chuẩn giao thức của IEEE802.3af/at..
Hệ thống quản lý mạng hỗ trợ các giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như STP/RSTP, 802.1Q VLAN, QoS, LLDP, Cấu hình PoE, IGMP Static Multicast, Port Trunking, Port Mirroring, v.v. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Cấu hình cổng , Thống kê cổng, Kiểm soát truy cập, Giám sát Modbus TCP, Chẩn đoán mạng, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. và hỗ trợ CLI, WEB, Telnet, SNMP và các phương thức truy cập khác. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, thao tác đơn giản và thuận tiện.
Bộ nguồn DC có hai mạch cấp nguồn độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Thiết kế của công tắc DIP có thể thực hiện khôi phục cài đặt gốc của thiết bị. Khi nguồn điện DC hoặc cổng bị lỗi liên kết, đèn báo ALM sẽ sáng và gửi cảnh báo, trong khi đó, thiết bị cảnh báo được kết nối với rơle sẽ gửi cảnh báo để khắc phục sự cố hiện trường nhanh chóng. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp và nhiệt độ rộng, đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt và phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong vùng phủ sóng AP, giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, lưới điện thông minh, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
Thông số kỹ thuật
Standard & Protocol |
IEEE 802.3 for 10Base-T |
Management | SNMP v1/v2c/v3 Centralized Management of Equipment, QoS, PoE, DHCP Server, DHCP Snooping, DHCP Relay, Static MAC Address, LLDP, Storm Suppression, User Password, Login Method, File Management, Log Management, Port Statistics |
Security | User Privilege Classification, Authentication Method Configuration, SSH Configuration, HTTPS Configuration, Access Control, SNMP, RMON, Port Limit Control, Port Security, NAS, ACL, Ethernet Services, RADIUS Server Authentication, TACACS + Server Authentication, Port Alarm, DC Power Supply Alarm, IO Alarm, Loop Protection |
Switch Function | 802.1Q VLAN, Static Aggregation, LACP |
Unicast / Multicast | IGMP Snooping, Unicast MAC |
Redundancy Protocol | Ring, STP/RSTP/MSTP, ERPS |
Time Management | NTP, Time Zone Configuration |
Troubleshooting | Ping, Cable Detection, DDMI, Port Mirroring |
PoE | The maximum power of single PoE port: 30W The power supply pin of PoE: V+, V-, V+, V- correspond to Pin 1,2,3,6 |
Interface |
Gigabit Copper Port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning, optional PoE Gigabit SFP Slot : 100/1000Base-X self-adaption or forced mode, SFP slot 2.5G SFP Slot: 100/1000/2.5GBase-X self-adaption or forced mode SFP slot I/O port (optional): Support 2 inputs and 2 outputs, 8-pin 3.81mm pitch terminal blocks, support dry contact input, relay-type output Console port: CLI command line management port(RS-232), RJ45 Alarm Port: 6-pin 5.08mm pitch terminal blocks, relay occupies 2 pins and 1 relay alarm information output is supported, the current load capability is 1A@30VDC or 0.3A@125VAC |
LED Indicator | Running indicator, alarm indicator, power supply indicator, interface indicator, PoE indicator (optional), I/O output indicator (optional), I/O input indicator (optional) |
Switch Property |
Transmission mode: store and forward MAC address: 8K Packet buffer size: 4Mbit Backplane bandwidth: 30G Switch time delay: <10μs |
Power Supply |
IES6300-8GT2GS2HS-2P48, IES6300-8GT2HS-2P48, IES6300-8GT2GS2HS-2DI2DO-2P48: Voltage range: 12~48VDC IES6300-8GP2GS2HS-2P24-120W, IES6300-8GP2HS-2P24-120W: Power supply range: 24VDC PoE IES6300-8GP2GS2HS-2P48-240W, IES6300-8GP2HS-2P48-240W, IES6300-8GP2GS2HS-2DI2DO-2P48-240W: Power input: 48VDC PoE IES6300-8GP2GS2HS-P220, IES6300-8GP2HS-P220: Power input: 220VAC/DC |
Power Consumption |
IES6300-8GT2GS2HS-2P48, IES6300-8GT2GS2HS-2DI2DO-2P48: IES6300-8GT2GS2HS-2P48-240W, IES6300-8GT2GS2HS-2P24-120W, IES6300-8GP2GS2HS-2DI2DO-2P48-240W: |
Environmental Limit | Operating temperature range: -40~75℃ Storage temperature range: -40~85℃ Relative humidity: 5%~95% (no condensation) |
Physical Characteristic | Housing: IP40 protection, metal Installation: DIN-Rail or wall mounting Weight: ≤ 0.78kg Dimension (W x H x D): 53mm×138mm×110mm |
Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 |
Certification | CE, FCC, RoHS |
Warranty | 3 years |
Download
Thông tin đặt hàng
Available Models | Gigabit Ethernet | SFP Slot | I/O Port | PoE Power | Power Supply | |||
Non-PoE | PoE | Gigabit | 2.5G | Input Range | Quantity | |||
IES6300-8GT2GS2HS-2P48 | 8 | — | 2 | 2 | — | — | 12~48VDC | 2 |
IES6300-8GP2GS2HS-2P24-120W | — | 8 | 2 | 2 | — | 120W | 24VDC | 2 |
IES6300-8GP2GS2HS-2P48-240W | — | 8 | 2 | 2 | — | 240W | 48VDC | 2 |
IES6300-8GT2GS2HS-P220 | 8 | — | 2 | 2 | — | — | 220VAC/DC | 1 |
IES6300-8GT2HS-2P48 | 8 | — | — | 2 | — | — | 12~48VDC | 2 |
IES6300-8GP2HS-2P24-120W | — | 8 | — | 2 | — | 120W | 24VDC | 2 |
IES6300-8GP2HS-2P48-240W | — | 8 | — | 2 | — | 240W | 48VDC | 2 |
IES6300-8GT2HS-P220 | 8 | — | — | 2 | — | — | 220VAC/DC | 1 |
IES6300-8GT2GS2HS-2DI2DO-2P48 | 8 | — | 2 | 2 | 2 | — | 12~48VDC | 2 |
IES6300-8GP2GS2HS-2DI2DO-2P48-240W | — | 8 | 2 | 2 | 2 | 240W | 48VDC | 2 |
