Bộ chuyển đổi quang điện công nghiệp 2 cổng Ethernet + 1 cổng quang (Dual fiber, Multi-mode, SC, 2KM) 3Onedata IMC100-2T1F-M-SC-2KM-P48

Thương hiệu: 3Onedata | Tình trạng: Còn hàng

Liên hệ

IMC100 Series Unmanaged Industrial Media Converter

THÔNG TIN SẢN PHẨM

IMC100 series có DIP switch có thể thực hiện các chức năng như jumbo frame, LFP, one-key VLAN và flow control. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp và nhiệt độ và điện áp rộng, đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt và phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.

Tính năng

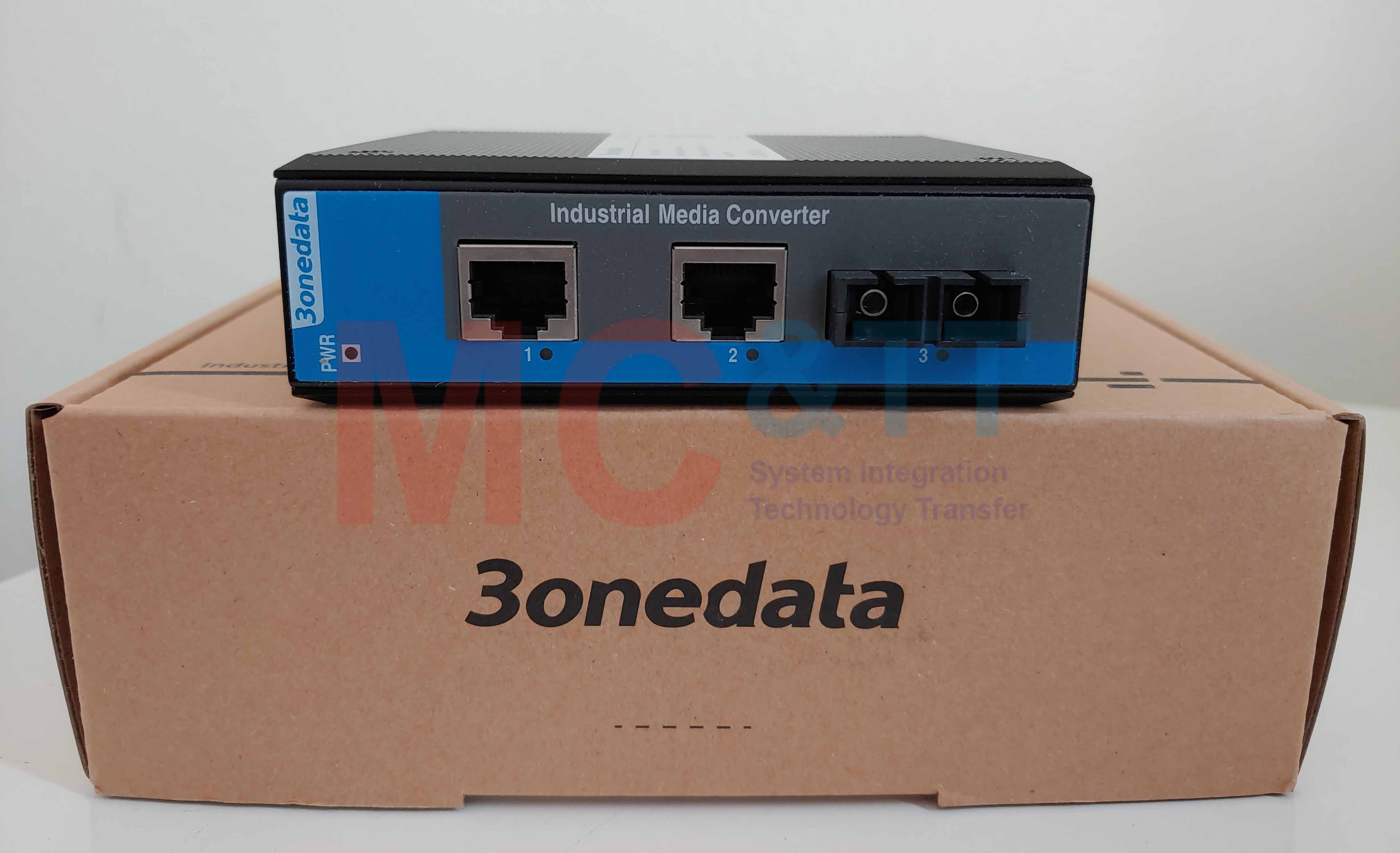

Hỗ trợ 2 cổng Ethernet và 1 quang
Hỗ trợ tùy chọn AC / DC, nguồn điện đơn/ kép, điện áp đầu vào: 12 ~ 48VDC/ DC hoặc 100 ~ 240VAC / DC
Hỗ trợ dải nhiệt độ hoạt động rộng -40 ~ 75 ℃

Thông số kỹ thuật

Standard & Protocol

IEEE 802.3 for 10Base-T

IEEE 802.3u for 100Base-TX and 100BaseFX

IEEE 802.3z for 1000Base-X

IEEE 802.3ab for 1000Base-T

IEEE 802.3x for Flow Control

IEEE 802.1Q for VLAN

Interface

100M copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/ MDI-X Autotunning

100M fiber port: 100Base-FX, optional SC/ST/FC

Gigabit copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning

Gigabit fiber port: 1000Base-FX, optional SC/ST/FC

Gigabit SFP: 1000Base-FX SFP slot

Indicator

Interface Indicator, Power Supply Indicator, LFP Indicator (1 copper port and 1 fiber port product only)

Switch Property

IMC100-1T1F-P48, IMC100-1T1F-P220, IMC100-2T1F-P48, IMC100-2T1F-P220, IMC100-1T1F-2P48, IMC100-2T1F-2P48

MAC address: 2K
Backplane bandwidth: 1G
Transmission mode: store and forward

IMC100-1GT1GF-P48, IMC100-1GT1GF-P220, IMC100-1GT1GS-P48, IMC100-1GT1GS-P220, IMC100-2GT1GF-P48, IMC100-2GT1GF-P220, IMC100-2GT1GS-P48, IMC100-2GT1GS-P220,

MAC address: 2K
Backplane bandwidth: 18.2G
Transmission mode: store and forward

Power Supply

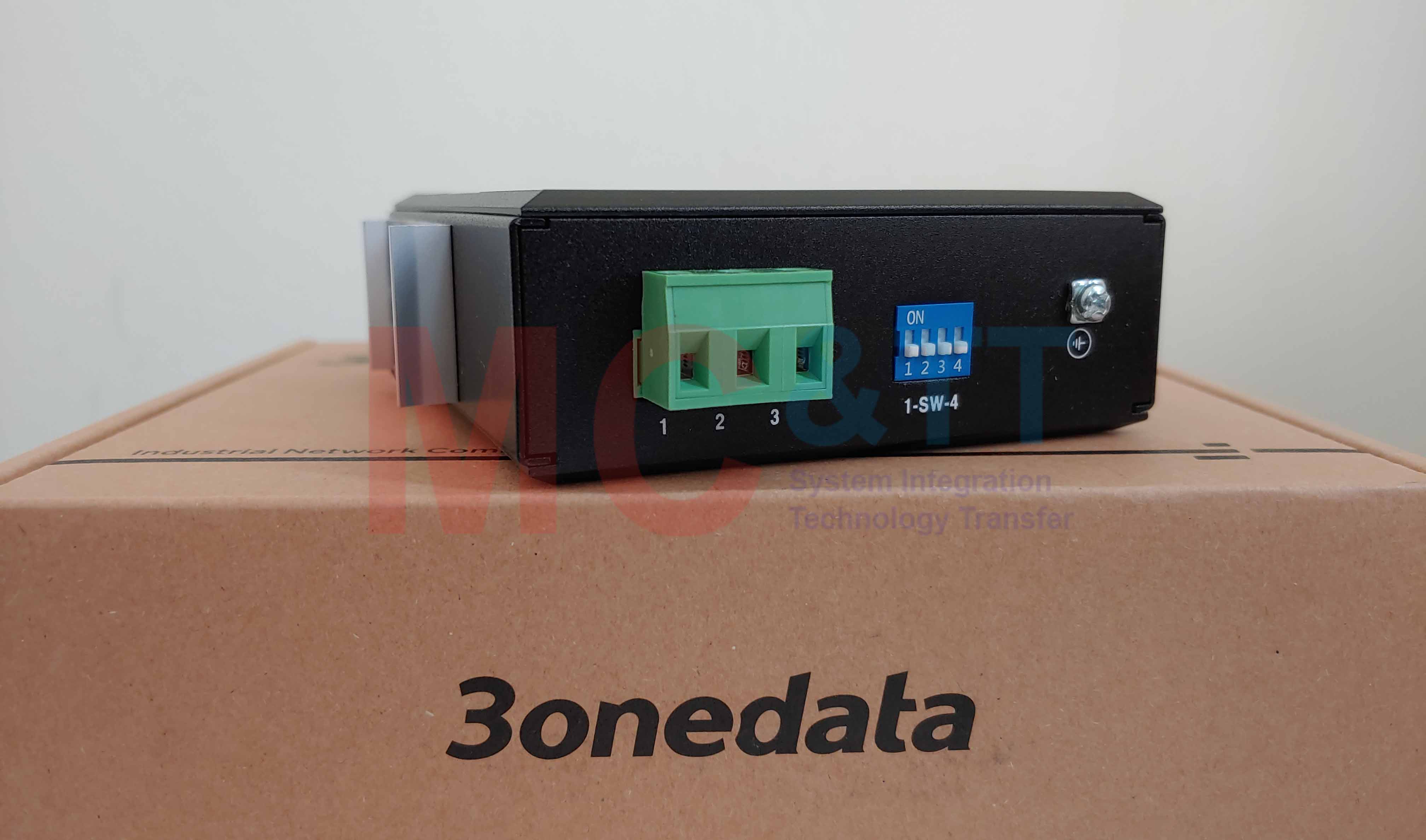

Single power supply: DC/AC power supply (optional), 12~48VDC or 100~240VAC/DC, 3-pin 7.62 pitch terminal blocks

Dual power supply: 12~48VDC, 4-pin 5.08mm pitch terminal blocks

Power Consumption

Available Models	No-load	Full-load
IMC100-1T1F-P48 IMC100-1T1F-2P48 IMC100-2T1F-2P48	1.0W	1.1W
IMC100-2T1F-P220	1.2W	1.5W
IMC100-1GT1GS-P220	1.5W	2.0W
IMC100-2GT1GF-P220	1.5W	2.5W

Working Environment

Operating temperature: -40~75℃

Storage temperature:-40~85℃

Relative humidity: 5%～95% (no condensation)

Physical Characteristic

Housing: IP40 protection, metal

Installation: DIN-Rail mounting

Dimension (W x H x D): 35mm×110mm×95mm

Weight:

IMC100-1T1F-P48, IMC100-1T1F-2P48, IMC100-2T1F-2P48: 337g
IMC100-2T1F-P220: 345g
IMC100-1GT1GS-P220: 343g
IMC100-2GT1GF-P220: 342g

Industrial Standard

IEC 61000-4-2 (ESD, electrostatic discharge), Level 4

Air discharge:± 15kV
Contact discharge: ±8kV

IEC 61000-4-4 (EFT, electrical fast transient), Level 4

Power supply: ±4kV
Signal: ±2kV

IEC61000-4-5 (Surge), Level 4

Power supply: differential mode±2kV, common mode±4kV
Signal: differential mode±2kV, common mode±4kV

Shock: IEC 60068-2-27

Free fall: IEC 60068-2-32

Vibration: IEC 60068-2-6

Authentication

CE, FCC, RoHS

Thông tin đặt hàng

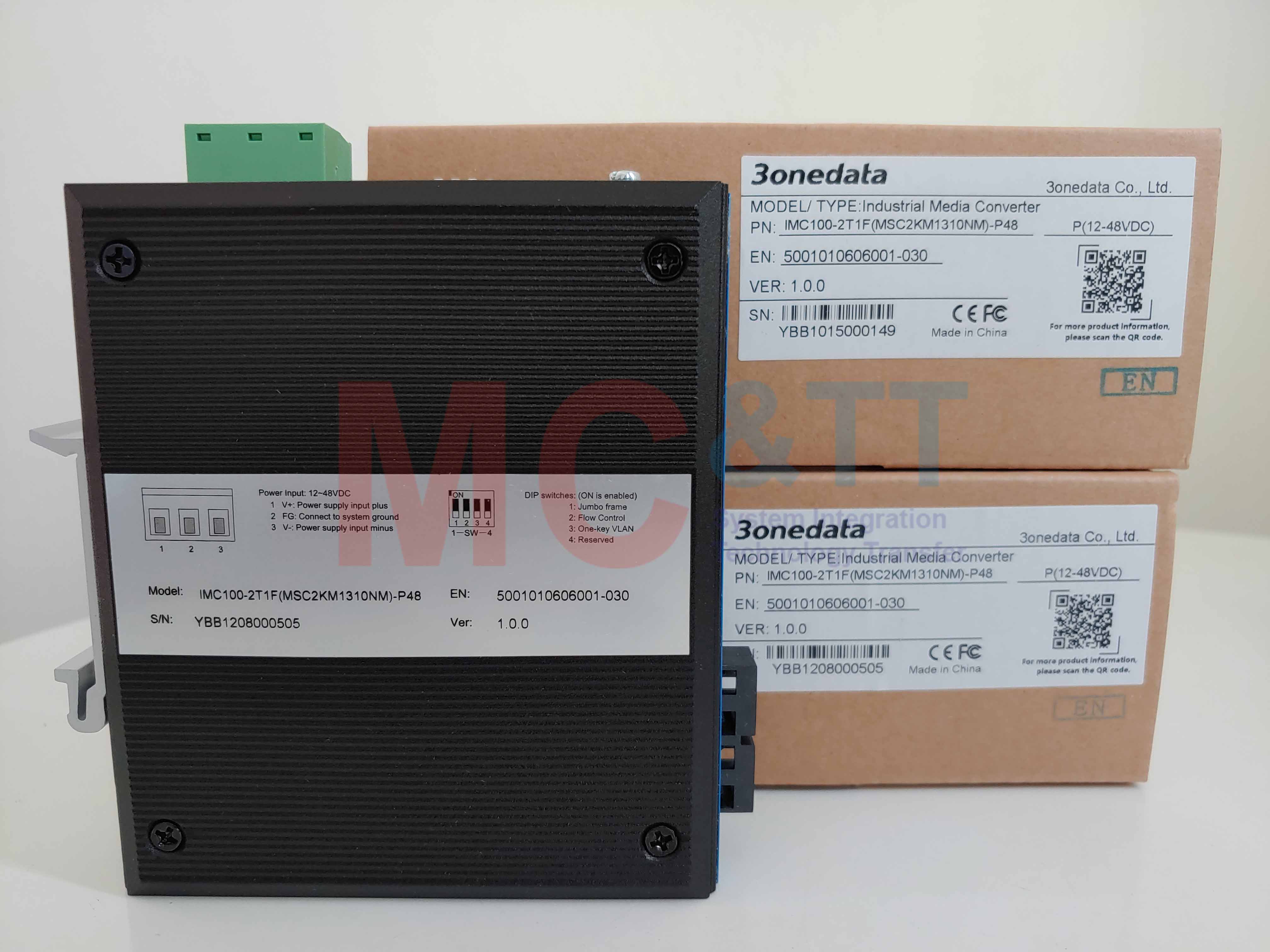

IMC100-2T1F(MSC2KM)-P48

2* 10/100Base-T(X) + 1 *100Base-FX (Dual-Fiber, Multi-mode, SC, 2KM), single power

Bộ chuyển đổi quang điện công nghiệp 2 cổng Ethernet + 1 cổng quang (Dual fiber, Multi-mode, SC, 2KM) 3Onedata IMC100-2T1F-M-SC-2KM-P48
