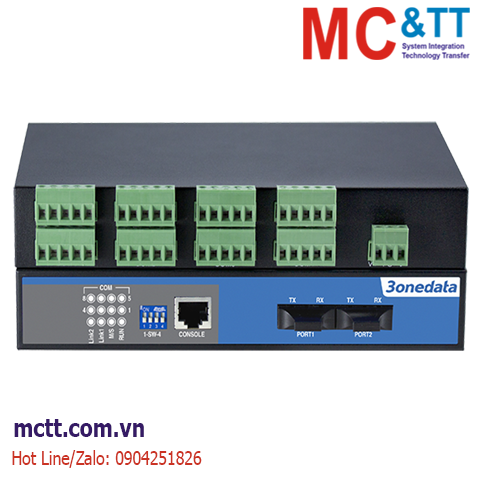

Bộ chuyển đổi 8 cổng RS-485 sang quang 3onedata IMF208-2F

Thương hiệu: 3Onedata | Tình trạng: Còn hàng

Liên hệ

8 RS-485 + 2 Fiber Ports Unmanaged Ring Network Serial to Fiber Modem

THÔNG TIN SẢN PHẨM

IMF208-2F là bộ chuyển đổi tín hiệu nối tiếp COM RS-485 sang quang không được quản lý hiệu suất cao được thiết kế cho ứng dụng công nghiệp. Nó hỗ trợ sao lưu điểm-điểm lẫn nhau của hai cổng cáp quang hoặc dự phòng mạng vòng của nhiều thiết bị. Nó cung cấp 8 cổng nối tiếp RS-485 và 2 cổng cáp quang, đồng thời sử dụng giá treo tường, có thể đáp ứng các yêu cầu của các cảnh khác nhau.

Công tắc DIP có thể thực hiện cấu hình chủ-tớ của thiết bị. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong tự động hóa phân phối điện, tự động hóa công nghiệp, giao thông vận tải và viễn thông, v.v.

Tính năng

Support 8 RS-485 serial ports to 2 fiber ports
Fiber ports support ring network and automatic recovery time of network failure < 20ms
Support 0-115200bps linear speed non-blocking communication
Support 12~48VDC wide voltage input

Thông số kỹ thuật

Fiber port	Interface quantity: 2 (support ring network redundancy) Interface type: SC/ST/FC optional Transmission speed: 100Mbps Transmission distance: Multimode: 2km Single mode: 20km Transmission wavelength: Multimode: 1310nm Single mode: 1310nm or 1550nm
Serial port	Standard: EIA RS-485 Serial port quantity: 4 RS-485 serial ports RS-485 signal: D+, D-, GND Baud rate: 0-115200bps Data bit: 5bit, 6bit, 7bit, 8bit Check bit: None, Even, Odd, Space, Mark Stop bit: 1bit, 1.5bit, 2bit Interface type: 5-pin 5.08mm pitch terminal blocks Direction control: RS-485 adopts automatic data flow control technology Load capacity: RS-485/422 port supports 32-point polling environment (128-point could be customized) Interface protection: 1.5kVAC isolation protection
Indicator	Running Indicator, master/slave device status indicator, fiber port indicator, serial port indicator
Power supply	12~48VDC, 3-pin 5.08 pitch terminal blocks Non-polar power supply
Power Consumption	No-load: 3.7W@24VDC Full-load: 3.8W@24VDC
Environmental Limits	Operating temperature: -10～70℃ Storage temperature: -10～70℃ Relative humidity: 5%~95% (no condensation)
Mechanical structure	Housing: IP30 protection, metal Installation: wall mounting Dimension (W x H x D): 200mm×35mm×120mm Weight: 647g
Certification	CE, FCC, RoHS

Thông tin đặt hàng

IMF208-2F

8-port RS-485 to 2-port optic fiber converter, redundancy, 2-48VDC, SC/ST optional

Tài liệu

Datasheet
