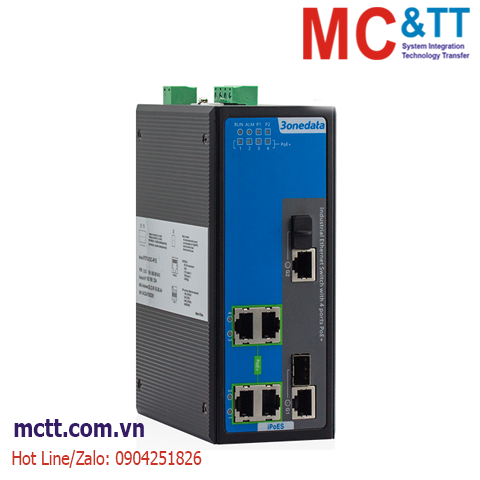

IPS316-2GC-4POE là switch PoE công nghiệp không quản lý Layer 2 (Unmanaged Industrial PoE Switch) với 4 cổng PoE Ethernet + 2 cổng combo Gigabit (SFP slot or RJ45) của hãng 3onedata được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam.
Bộ nguồn PoE đạt tiêu chuẩn giao thức IEEE 802.3af/ at.. DIP switch có thể thực hiện các chức năng như Flow Control, Port Alarm, RJ45 Forced 10M and VLAN, etc.
Nguồn điện đầu vào là hai mạch cấp điện độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALARM sẽ sáng và gửi báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ gửi báo động để khắc phục sự cố hiện trường nhanh chóng.
Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, hàng không vũ trụ, sản xuất thông minh, dự án quân sự và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ 2 cổng Combo gigabit (khe cắm SFP hoặc RJ45) và 4 cổng PoE
- Công suất tiêu thụ tối đa của một PoE duy nhất là 30W
- Hỗ trợ nguồn đầu vào kép: 48VDC
- Hỗ trợ dải nhiệt độ hoạt động rộng -40 ~ 75 ℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
EEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.3ad for LACP
IEEE 802.3af for PoE
IEEE 802.3at for PoE+ |
| PoE |
The maximum power consumption of PoE port: 30W
The power supply pin of PoE: V+, V+, V-, V- correspond to Pin 1, 2, 3, 6 |
| Interface |
100M copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning
Combo port: 10/100/1000Base-T(X) or 1000Base-FX
Console port: CLI command line management port (RS-232), RJ45
Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output, current carrying capacity is 1A@24VDC or 0.5A@120VAC |
| LED Indicator |
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator, PoE Indicator |
| Switch Property |
Transmission mode: store and forward
MAC address: 8K
Packet buffer size: 1Mbit
Backplane bandwidth: 7.6G
Switch time delay: <10μs |
| Power Requirement |
48VDC, 4-pin 7.62mm pitch terminal blocks
Dual power supply redundancy, reverse polarity protection |
| Power Consumption |
No-load: 7.9W@48VDC
Full-load: 113.4W@48VDC |
| Environmental Limit |
Operating temperature range: -40~75℃
Storage temperature range: -40~75℃
Relative humidity: 5%～95%(no condensation) |
| Physical Characteristic |
Housing: IP40 protection, metal
Installation: DIN-Rail mounting
Dimension (W x H x D): 70mm×160mm×130mm
Weight: ≤1.07kg |
| Industrial Standard |
IEC 61000-4-2 (ESD), Level 3
- Air discharge: ±8kV
- Contact discharge: ±6kV
EN61000-4-4 (EFT), Level 3
- Power supply:±2kV
- Ethernet port: ±2kV
- Relay: ±2kV
IEC 61000-4-5 (Surge), Level 3
- Power supply: common mode±2kV, differential mode±1kV
- Ethernet port: ±2kV
- Relay: common mode±2kV, differential mode±1kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
2*Gigabit Combo + 4*10/100Baes-T(X) PoE/PoE+ (RJ45)，dual power supply:45-55VDC
