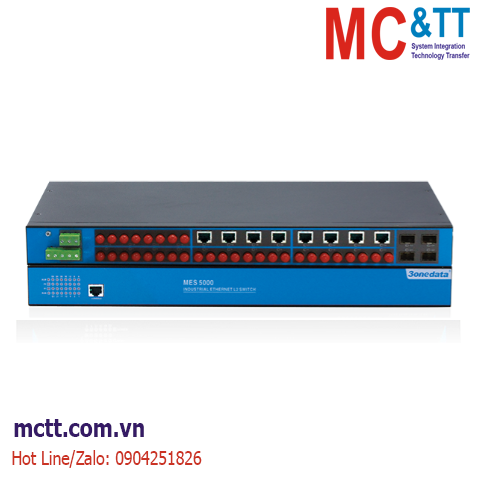

Switch công nghiệp IEC 61850 quản lý 16 cổng Ethernet + 8 cổng quang + 4 cổng Gigabit SFP 3onedata MES5000-4GS-16T8F
MES5000 series là thiết bị chuyển mạch Ethernet công nghiệp được quản lý lớp 2 với 28 cổng 100M/gigabit. Sê-ri này có bảy loại sản phẩm và áp dụng thiết kế mô-đun, hỗ trợ 3 mô-đun cổng 4 cổng 100M sợi quang/đồng. Họ cung cấp các giao diện khác nhau như cổng đồng 100M, cổng sợi quang 100M và khe cắm SFP gigabit và sử dụng rack1U, có thể đáp ứng các yêu cầu của các cảnh khác nhau.
MES5000 series hỗ trợ các giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như STP/RSTP, 802.1Q VLAN, QoS, LLDP, IGMP Static Multicast, Port Trunking, Port Mirroring, v.v. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Cấu hình cổng, Thống kê cổng , Kiểm soát truy cập, Chẩn đoán mạng, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. và hỗ trợ CLI, WEB, Telnet, SNMP và các phương thức truy cập khác. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, thao tác đơn giản và thuận tiện.
Sản phẩm này đáp ứng các tiêu chuẩn công nghiệp của IEC61850 và IEEE1613, đồng thời đã đạt được xác thực Loại A của SGCC (State Grid Corporation of China) và thử nghiệm loại của CSG (China Southern Grid). Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALARM sẽ sáng và gửi báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ gửi báo động để khắc phục sự cố hiện trường nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó được thiết kế cho ngành điện và có thể được sử dụng rộng rãi trong lớp điều khiển và mạng lớp xử lý của các trạm biến áp.
Tính năng
- Hỗ trợ 4 cổng cáp quang gigabit (khe SFP) và 24 cổng cáp quang/đồng 100M
- Tuân thủ các tiêu chuẩn công nghiệp IEC61850 và IEEE1613
- Công nghệ SW-Ring, hỗ trợ single ring, coupling ring, chain ring, Dual-homing ring, thời gian phục hồi tự động khi lỗi mạng <20ms
- Hỗ trợ đầu vào nguồn kép, điện áp đầu vào: 90～264VAC hoặc 36~72VDC
- Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX
IEEE 802.3z for 1000Base-X
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
EEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.1AB for LLDP |
| Management |
SNMP v1/v2c Centralized Management of Equipment, Port Mirroring, QoS, LLDP, DHCP Server, DHCP Client, File Management, Port Statistics |
| Security |
Classification of User Permissions, Port Alarm, Power Supply Alarm, E-mail Alarm |
| Switch Function |
802.1Q Vlan, Static Port Aggregation, Bandwidth Management, Flow Control |
| Unicast / Multicast |
Static Multicast, GMRP, IGMP-Snooping |
| Redundancy Protocol |
SW-Ring, STP/RSTP |
| Time Management |
SNTP |
| Interface |
Copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning
Fiber port: 100Base-FX, SC/ST/FC optional
SFP slot: 1000Base-SFP
Console port: CLI command line management port(RS-232), RJ45
Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output, current carrying capacity is 5A@30VDC or 10A@125VAC |
| LED Indicator |
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Switch Property |
Transmission mode: store and forward
MAC address: 8K
Packet buffer size: 3Mbit
Backplane bandwidth: 12.8G
Switch time delay: <10μs |
| Power Requirement |
Dual power supply redundancy, AC or DC power supply optional
AC power supply: 90~264VAC, support 8A over-current protection
DC power supply: 36~72VDC, support 5.5A over-current protection |
| Power Consumption |
No-load: 19.4W@220VAC
Full-load: 21.9W@220VAC |
| Environmental Limit |
Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP40 protection, metal
Installation: 19-inch 1U rack mounting
Dimension (W x H x D): 441.6mm×290mm×44.45mm
Weight: 4.5kg |
| Industrial Standard |
IEC 61000-4-2 (ESD), Level 4
Air discharge: ±15kV
Contact discharge: ±8kV
IEC 61000-4-3 (RS), Level 3
Test level: 20V/m
Frequency range: 80MHz~1000MHz
IEC 61000-4-4 (EFT), Level 4
Power supply: ±4kV
Ethernet port: ±2kV
Relay: ±2kV
IEC 61000-4-5 (Surge), Level 4
Power supply: common mode±4kV, differential mode±2kV
Ethernet port: ±2kV
IEC 61000-4-6 (CS), Level 3
Test level: 10V
Frequency range: 150kHz-80MHz
IEC 61000-4-8 (PFMF), Level 5
Stable magnetic field: 100A/m
IEC 61000-4-9, Level 5
Magnetic field strength: 1000A/m
IEC 61000-4-10, Level 4
Magnetic field strength: 30A/m
Test frequency: 100kHz and 1MHz
IEC 61000-4-12, Level 5
Test level: common mode 2.5kV, differential mode 1kV
Test frequency: 1MHz, 100kHz
IEC 61000-4-29
Voltage interrupts: 0%UT
Duration: 100ms, 3 times
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS, IEC61850, IEEE1613, Class A of SGCC(Test standards: Q/GDW 11202.4-2014, Q/GDW 1429-2012, DL/T 1241-2013), CSG(Type test) |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
| Available Models |
Gigabit SFP Slot |
100M Fiber Port |
100M Copper Port |
Power Supply Range |
| MES5000-4GS-24T |
4 |
- |
24 |
90~264VAC or 36~72VDC (dual power supply) |
| MES5000-4GS-20T4F |
4 |
4 |
20 |
| MES5000-4GS-16T8F |
4 |
8 |
16 |
| MES5000-4GS-12T12F |
4 |
12 |
12 |
| MES5000-4GS-8T16F |
4 |
16 |
8 |
| MES5000-4GS-4T20F |
4 |
20 |
4 |
| MES5000-4GS-24F |
4 |
24 |
- |
