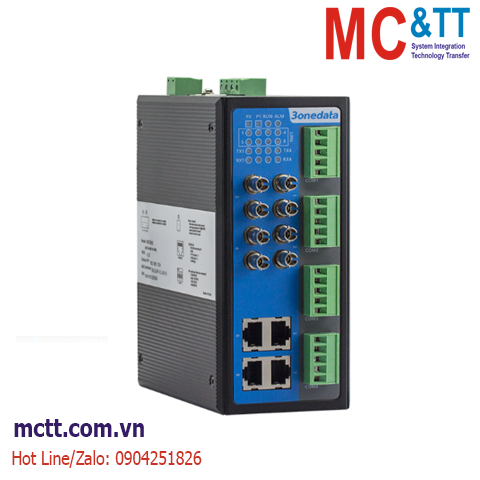

Switch công nghiệp IEC61850 quản lý 4 cổng Ethernet + 4 cổng quang + 4 cổng RS-232/485/422 3onedata MES600-4T4F-4D

Thương hiệu: 3Onedata | Tình trạng: Còn hàng

Liên hệ

100M Layer 2 Managed Electricity Industrial Ethernet Switch

THÔNG TIN SẢN PHẨM

MES600-4T4F là Switch công nghiệp IEC61850 quản lý layer 2 (IEC61850 8-port Managed Ethernet Switches) với 4 cổng Ethernet 100M, 4 cổng quang 100M. Sê-ri này có hai model sản phẩm cung cấp 4 cổng đồng 100M và 4 cổng sợi quang 100M và 4 cổng nối tiếp tùy chọn.

MES600 series hỗ trợ nhiều giao thức mạng và tiêu chuẩn công nghiệp khác nhau như STP / RSTP, 802.1Q VLAN, QoS, LLDP, Port Trunking, Port Mirroring, v.v. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh bao gồm Port Configuration, Port Statistics, Access Control, Network Diagnosis, Rapid Configuration, Online Upgrading, CLI, WEB, Telnet, SNMP và các phương pháp truy cập khác. Sản phẩm cung cấp cho người dùng trải nghiệm tốt với thiết kế thân thiện của giao diện hệ thống quản lý mạng, vận hành đơn giản và thuận tiện.

MES600-4T4F được thiết kế để phù hợp với các tiêu chuẩn công nghiệp của IEC61850 và IEEE1613. Nguồn điện đầu vào là hai mạch cấp nguồn độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn cấp bị hỏng. DIP switch có thể giúp thiết bị khởi động lại và nâng cấp. Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALARM sẽ sáng và gửi cảnh báo, trong khi đó, thiết bị báo động được kết nối với rơ le sẽ gửi cảnh báo để xử lý sự cố hiện trường nhanh chóng.

Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các thử nghiệm tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Sản phẩm được thiết kế cho ngành công nghiệp điện và có thể được sử dụng rộng rãi trong lớp điều khiển và mạng lớp xử lý của trạm biến áp.

Tính năng

Hỗ trợ tới 4 cổng sợi quang 100M, 4 cổng đồng 100M, 4 cổng nối tiếp 3IN1 tùy chọn
Công nghệ SW-Ring, hỗ trợ single ring, coupling ring, chain ring, Dual-homing ring, thời gian phục hồi tự động khi lỗi mạng <20ms
Hỗ trợ đầu vào nguồn điện kép, điện áp đầu vào: 12~48VDC
Hỗ trợ dải nhiệt độ hoạt động rộng -40~85℃

Thông số kỹ thuật

Standard & Protocol	IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX and 100Base-FX IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol EEE 802.1Q for VLAN IEEE 802.1p for CoS IEEE 802.1AB for LLDP
Management	SNMP v1/v2c Centralized Management of Equipment, Port Mirroring, QoS, LLDP, DHCP Server, DHCP Client, File Management, Port Statistics
Security	Classification of User Permissions, Port Alarm, Power Supply Alarm, E-mail Alarm
Switch Function	802.1Q Vlan, Static Port Aggregation, Bandwidth Management, Flow Control
Unicast / Multicast	Static Multicast, GMRP, IGMP-Snooping
Redundancy Protocol	SW-Ring, STP/RSTP
Time Management	SNTP
Interface	100M copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning 100M fiber port: 100Base-FX, SC/ST/FC optional Console port: CLI command line management port(RS-232), RJ45 Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output, current carrying capacity is 1A@24VDC or 0.5A@120VAC
Serial Port	RS-232 signal: TXD, RXD, GND RS-422 signal: T+, T-, R+, R-, GND RS-485 signal: D+, D-, GND Check bit: None, Even, Odd, Space, Mark Data bit: 5bit, 6bit, 7bit, 8bit Stop bit: 1bit, 1.5bit, 2bit Baud rate: 300-115200bps Interface: 5-pin 5.08mm pitch terminal blocks Load capacity: RS-485/422 port supports 32-point polling environment(can be customized to 128-point) Directional control: RS-485 adopts automatic data flow control technology
LED Indicator	Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator
Switch Property	Transmission mode: store and forward MAC address: 8K Packet buffer size: 3Mbit Backplane bandwidth: 12.8G Switch time delay: <10μs
Power Requirement	12~48VDC The terminal block pitch is 4-pin 7.62mm Dual power supply redundancy, non-polarity, reverse connection protection
Environmental Limit	Operating temperature range: -40~85℃ Storage temperature range: -40~85℃ Relative humidity: 5%～95% (no condensation)
Physical Characteristic	Housing: IP40 protection, metal Installation: DIN-Rail mounting Dimension (W x H x D): 70mm×160mm×130mm Weight: ≤1.18kg
Industrial Standard	IEC 61000-4-2 (ESD), Level 4 Contact discharge: ±8kV IEC 61000-4-4 (EFT), Level 4 Power supply: ±4kV Ethernet port: ±2kV Relay: ±4kV IEC 61000-4-5 (Surge), Level 4 Power supply: common mode±4kV, differential mode±2kV IEC 61000-4-6 (CS), Level 3 Test level: 10V Frequency range: 150kHz-80MHz IEC 61000-4-8 (PFMF), Level 5 Stable magnetic field: 100A/m Short-time magnetic field(3s): 1000A/m IEC 61000-4-12, Level 3 Test level: common mode±2.5kV, differential mode±1kV Test frequency: 1MHz, 100kHz IEC 61000-4-29 Voltage interrupts: 100% Duration: 10ms, 3 times Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6
Certification	CE, FCC, RoHS, IEC61850, IEEE1613, SGCC(Type test: Q/GDW 1429-2012, DL/T 1241-2013), CSG(Commissioned test)

Download

Datasheet

Quick Guide

Thông tin đặt hàng

Models	100M Fiber Port	100M Copper Port	RS-232/485/422	Power Supply Range
MES600-4T4F-4D	4	4	4	12~48VDC (dual power supply)
MES600-4T4F	4	4	-	12~48VDC (dual power supply)
