Bộ chuyển đổi V.35 sang Quang 3onedata MODEL7304
MODEL7304 là modem quang V.35, nó có thể chuyển đổi tín hiệu V.35 sang tín hiệu quang với hiệu suất cao thông qua một hệ thống tích hợp chuyên dụng. Nó có thể điều chế tín hiệu luồng V.35 N×64K sang tín hiệu quang, có thể lựa chọn cáp quang single-mode hoặc multi-mode khi truyền tín hiệu. Tại đầu phía bên kia (đầu thu), tín hiệu quang thu được sẽ được chuyển đổi ngược lại thành tín hiệu luồng V.35 (N*64K). Giao diện V.35 có thể kết nối với trực tiếp với giao diện V.35 của các thiết bị đầu cuối hoặc cổng WAN của MUX, hoặc kết nối một mạng LAN.
Đặc điểm
1. Tốc độ N×64Kbit/s (N=1~32)
2. Hỗ trợ loop back analog/digital cục bộ
3. Hỗ trợ chức năng loop back từ xa
4. Hỗ trợ chức năng kiểm tra mã ngẫu nhiên
5. Khoảng cách truyền lên tới 120km với cáp quang single-mode
6. Có khả năng truyền thông tin với Modem quang FE1
7. Đèn báo hiệu tình trạng mạng làm việc
8. Có hai kết cấu lựa chọn là dùng độc lập và gắn rack, Rack 19-inch hỗ trợ 16 modules
9. Nguồn đầu vào có thể lựa chọn 220V AC và –48V DC hoặc cả hai;
10. Rack hỗ trợ nguồn kép, có tản nhiệt, nâng cao độ tin cậy cho hệ thống
Thông số
Giao diện cổng quang
Mã hóa: CMI
Tốc độ: 2.048Mbps
Bước sóng: 850nm,1310nm or 1550nm
Đầu kết nối: SC/PC
Loại sợi quang : multi-mode, single-mode
Khoảng cách truyền quang:
+ Single-mode lên đến 120km
+ Multi-mode: up to 2km
Giao diện V.35
Tốc độ: N×64Kbps (N=1~32)
Tương thích: CTS/RTS (Phần cứng) có chức năng điều khiển luồng dữ liệu
Loại đầu nối: M34
Chế độ hoạt động: DCE
LED chỉ thị
Hiển thị tình trạng hoạt động của nguồn, truyền/ nhận dữ liệu, loopback và kiểm tra mã ngẫu nhiên, cảnh báo lỗi mã …
Kích thước
140mm (depth) x 210mm (width) x 42mm (height)
Gắn Rack 19in 4.5U
Nguồn cấp: Điện áp
+ Đầu vào 85V~264V AC, đầu ra 5V/2A
+ Đầu vào -36V~-72V DC , đầu ra 5V/2A
Bắt Rack:
+ Đầu vào 150V~260V AC, đầu ra 5V/16A,12V/1A
+ Đầu vào -38V~-58V DC, đầu ra 5V/16A,12V/1A
Suy hao 3W
Nhiệt độ hoạt động: 0° C ~50° C
Nhiệt độ lưu trữ: -20° C~80° C
Độ ẩm: 5%~90% (không ngưng tụ)
Bảo hành: 3 năm
Chứng nhận chất lượng: FCC, CE, RoHS

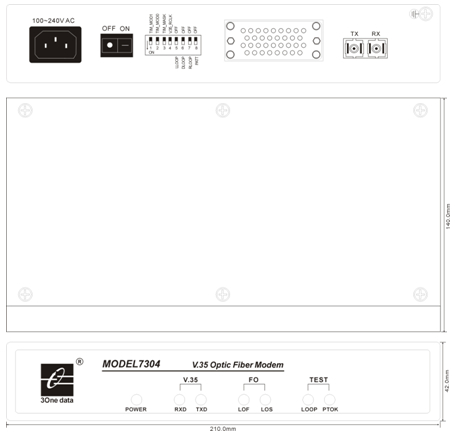

Dimension
Download
Ordering Information
MODEL7304: |
V.35 to Fiber Optic Modem, AC220V or DC-48V optional |
