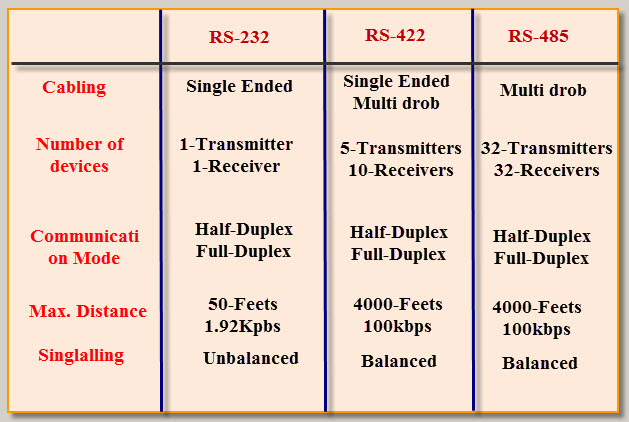

Sự khác nhau giữa truyền thông RS485 và RS422

Chuẩn truyền thông RS422 là một chuẩn truyền thông nối tiếp ( serial). RS422 hỗ trợ truyền thông tốc độ cao và khoảng cách truyền dữ liệu dài. Mỗi tín hiệu được truyền trên một cặp dây ( 2 dây) và đó là sự khác biệt với các chuẩn truyền thông khác. Với khoảng cách 40 feet ( tương đương 12m) thì tốc độ truyền dữ liệu tối đa là 100 Kilobytes trên giây. Một điện trở 120 - Ohm được mắc nối tiếp ở cuối đường truyền để ngăn chặn tín hiệu phản xạ và giao thoa. RS422 thường được sử dụng giữa một cặp thu phát này và một cặp thu phát khác. Tuy nhiên, ở mỗi đầu ra, có thể truyền tới tối đa 10 đầu nhận.

 Thông số kỹ thuật chuẩn RS422A

• 1 Driver up to 10 Receivers
• Chiều dài đường truyền và tốc độ tối đa:
  • 40 Feet = 12m 10 Mbits/sec
  • 400 Feet = 122m 1 Mbits/sec
  • 4000 Feet = 1219m 100 kbits/sec

 RS485 là một chuẩn truyền thông được xây dựng trên nền tảng chuẩn RS422. Điểm khác biệt chính là RS485 cho phép tối đa 32 cwpj thu phát có mặt trên đường truyền cùng lúc. Tương tự, RS485 cũng cần một trở kháng 120 Ohm ở cuối đường truyền để ngăn chặn tín hiệu phản xạ và giao thua. Nếu có nhiều hơn một thiết bị cần truyền dữ liệu, thì đường RTS được sử dụng như một đường điều khiển, cho phép truyền dữ liệu.

Thông số kỹ thuật chuẩn RS485A

• Up to 32 Driver/Receiver Pairs
• Chiều dài đường truyền và tốc độ tối đa cho phép:
  • 40 Feet = 12m 10 Mbits/sec
  • 400 Feet = 122m 1 Mbits/sec
  • 4000 Feet = 1219m 100 kbits/sec
