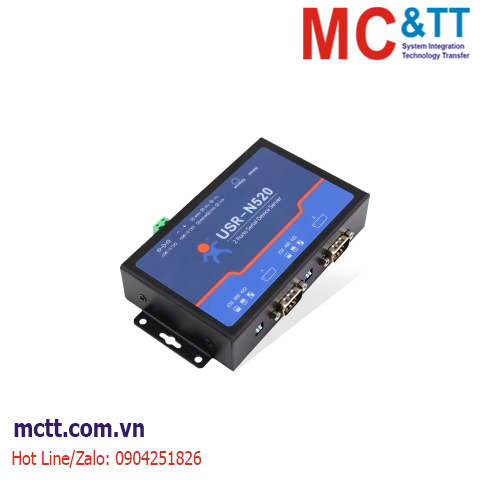

USR-N520-H7 là bộ chuyển đổi tín hiệu 2 cổng RS-232/485/422 sang 1 cổng Ethernet hỗ trợ chuyển đổi giao thức Modbus TCP và Modbus RTU của hãng USR.
USR-N520 được trang bị CPU ARM Cortex-M7, có tần số chính lên đến 400MHz, hiệu suất mạnh mẽ, tốc độ truyền nhanh và độ tin cậy cao. Được trang bị ngăn xếp TCP/IP được tối ưu hóa sâu, tích hợp sẵn phần cứng và phần mềm giám sát và nhiều cơ chế duy trì kết nối, USR-N510 luôn trực tuyến. USR-N520 hỗ trợ các chế độ làm việc TCP Client, TCP Server, UDP Client, UDP Server và HTTPD Client, đạt được truyền dữ liệu trong suốt thông qua cấu hình đơn giản. USR-N520 hỗ trợ Modbus RTU Master để truy xuất dữ liệu tại hiện trường từ các đồng hồ đo nối tiếp. Sau khi thu thập dữ liệu, người dùng có thể chuyển đổi dữ liệu nối tiếp sang dữ liệu định dạng json MQTT, cho phép người dùng có được dữ liệu tại hiện trường. Thiết kế hai trong một này làm giảm độ phức tạp của hệ thống và lượng không gian cần thiết trong cấu trúc mạng, cũng như thời gian cài đặt tổng thể.
Tính năng
- Supports 2 serial ports working independently.
- Supports 5-36V wide voltage input, with reverse polarity protection.
- Supports Modbus RTU to Modbus TCP protocol conversion.
- Supports keepalive mechanism to quickly detect the dead connections and reconnect.
- Supports hardware watchdog, automatically restarts when the device goes down.
- Provides remote serial access over the Internet for industrial serial devices
- 10/100Mbps Ethernet port and support Auto MDI/MDIX
- Software selectable RS-232/422/485 3-in-1 serial port (N5X0 models)
- Rugged metal housing with IP30 protection for wall or optional DIN-Rail mount
- Built-in 15KV ESD serial port protection
- Supports a wide industrial operating temperature,-40℃~85℃
- Flexible serial port data framing setting, which can satisfy user’s various demands for datapacketssegmentation
- Versatile operation modes: TCP Server, TCP Client, UDP, HTTP client, Websocket server
- Support virtual COM ,COM Port Redirector USR-VCOM(windows)
- Firmware upgrading via Web Browser and Windows configuration tool
- Easy-to-use Windows configuration tool for auto discovery, multiple device setting and monitoring
- Choice of power input: AC-DC adapter(DC Jack) or DC direct(Terminal Block)
- High security via certificate verification SSL/TLS encryption for secure data transmission,HTTPS,TCPS,MQTTS
- Support modbus RTU master, edge computing, modbus gateway, MQTT gateway
- Cloud support: MQTT via AWS IOT, Thingsboard, Alibaba Cloud, EMQX, Tuya,Cumulocity IoT and so on
Thông số kỹ thuật
| System Information |
| Processor |
Cortex-M4 |
| Basic Frequency |
120MHz |
| Flash |
512K byte |
| Ethernet |
| Port Number |
1 |
| Interface Standard |
RJ45 |
| Rate |
10/100 Mbps MDI/MDIX, auto switch between cross and direct connection |
| Protection |
2KV electromagnetism isolation, shell insulation blocking |
| Network Protocol |
IP, TCP, UDP, DHCP, DNS, https, ARP, ICMP, Websocket, httpsD Client |
| Receive Buffer |
Max 16k bytes buffer |
| Serial |
| Port Number |
2 (RS232/485/422*2), 2 serial ports can simultaneously work at the different working modes. |
| Interface Standard |
RS-232: TX/RX/RTS/CTS
RS-485: A+/B-
RS422: TX+/TX-/RX+/RX- |
| Data Bits |
5, 6, 7, 8 |
| Stop Bit |
1, 2 |
| Check Bit |
None, Even, Odd, Space, Mark |
| Baud Rate |
600 bps ~ 230K bps |
| Flow Control |
RTS/CTS/Xon/Xoff |
| Buffer |
Send and receive 2k bytes respectively |
| Protection |
ESD protection, anti-surge |
| SocketA |
|
| Transparent Transmission Mode |
TCP Server/TCP Client/UDP Server/UDP Client |
| Supported Function |
Networking printing, Modbus Gateway, USR-Cloud, self-defined registration package, self-defined network and serial heartbeat package |
| SocketB |
TCP Client/UDP Client |
| Software |
| Virtual Serial（USR-VCOM） |
Windows 2000 or higher (32 bit/64 bit) |
| Configuration |
Built-in webpage, computer set-up software, serial command |
| Basic Parameter |
| Size |
150 x 79 x 30 mm |
| Operating Temp. |
-40 ~ 85°C |
| Storage Temp. |
-45 ~ 105°C, 5 ~ 95% RH |
| Input Voltage |
DC 5 ~ 36V |
| Working Current |
95mA (aver) @ 5V
45mA (aver) @ 12V |
| Power |
<1W |
| More |
| Certificate |
CE, FCC, ROHS, KCC and WEEE pending |
| Accessory |
12V power supply, serial line, cable, converter |
Download
Datasheet
[User Manual] USR-N580/N540/N520/N510 User Manual
Thông tin đặt hàng
|
USR-N510-H7 |
1 RS232/485/422 to Ethernet device server |
|
USR-N510-H7-4 |
1 RS485 to Ethernet device server |
|
USR-N520-H7 |
2 RS232/485/422 to Ethernet device server |
|
USR-N520-H7-6 |
2 RS232/485 to Ethernet device server |
|
USR-N540-H7 |
4 RS232/485/422 to Ethernet device server |
|
USR-N540-H7-4 |
4 RS485 to Ethernet device server |
|
USR-N580-H7 |
8 RS485 to Ethernet device server |
