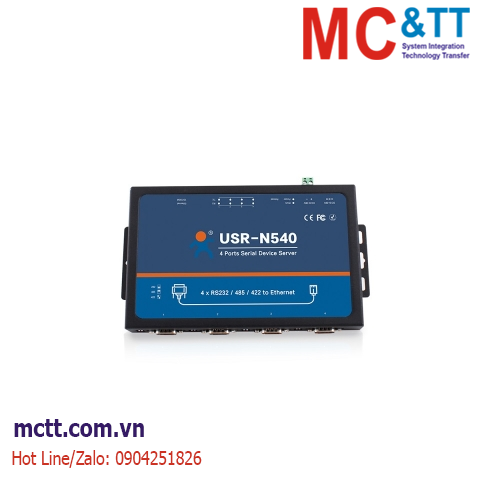

Bộ chuyển đổi 4 cổng RS-232/485/422 sang Ethernet hỗ trợ Modbus Gateway USR-N540-H7

Thương hiệu: USR | Tình trạng: Còn hàng
Liên hệ

4 x RS-232/485/422 to Ethernet device server

Gọi +84 904251826 để được trợ giúp

USR-N540-H7 là bộ chuyển đổi tín hiệu 4 cổng RS-232/485/422 sang 1 cổng Ethernet hỗ trợ chuyển đổi giao thức Modbus TCP và Modbus RTU của hãng USR.

USR-N540 được trang bị CPU ARM Cortex-M7, có tần số chính lên đến 400MHz, hiệu suất mạnh mẽ, tốc độ truyền nhanh và độ tin cậy cao. Được trang bị ngăn xếp TCP/IP được tối ưu hóa sâu, tích hợp sẵn phần cứng và phần mềm giám sát và nhiều cơ chế duy trì kết nối, USR-N510 luôn trực tuyến. USR-N540 hỗ trợ các chế độ làm việc TCP Client, TCP Server, UDP Client, UDP Server và HTTPD Client, đạt được truyền dữ liệu trong suốt thông qua cấu hình đơn giản. USR-N520 hỗ trợ Modbus RTU Master để truy xuất dữ liệu tại hiện trường từ các đồng hồ đo nối tiếp. Sau khi thu thập dữ liệu, người dùng có thể chuyển đổi dữ liệu nối tiếp sang dữ liệu định dạng json MQTT, cho phép người dùng có được dữ liệu tại hiện trường. Thiết kế hai trong một này làm giảm độ phức tạp của hệ thống và lượng không gian cần thiết trong cấu trúc mạng, cũng như thời gian cài đặt tổng thể.

Tính năng

  • Modbus Gateway function, support modbus TCP to Modbus RTU in bi-direction, work as master/slave
  • Virtual COM ports connect PC/servers to remote serial devices over Ethernet
  • Hardware flow control RTS/CTS
  • Up to 8 simultaneous clients when act as TCP Server
  • HTTPD Client and Websocket function available
  • Serial port three-in-one,each port can be work as RS232/RS485/RS422 and can be used individually. Three port cant be used at one time
  • Wide voltage input 9~24V
  • Support Modbus Polling
  • Support DNS & DHCP, automatically access IP
  • One port corresponsiding to two socket
  • Reload button, a key restore default Settings
  • Support network printing via IP address
  • Defined unique global MAC address is available

Thông số kỹ thuật

System Information
Processor Cortex-M4
Basic Frequency 120MHz
Flash 512K byte
Ethernet
Port Number 1
Interface Standard 8 pin RJ45
Rate 10/100 Mbps, MDI/MDIX, auto switch between cross and direct connection
Protection 2KV electromagnetism isolation, shell insulation blocking
Network Protocol IP,TCP,UDP,DHCP,DNS,https,ARP,ICMP,Web socket,httpsd client
Receive Buffer Max 16k bytes buffer
Serial
Port Number 4 (Each port can work as RS-232,RS-485 and RS-422, can work at the same time)
Interface Standard RS-232: DB9 pin type, RS-485: 2 wire (A+,B-), RS-422 (A,B,Y,Z)
Data Bits 5,6,7,8
Stop Bit 1,2
Check Bit None,Even,Odd,Space,Mark
Baud Rate 600bps ~ 230.4Kbps
Flow Control RTS/CTS XON XOFF
Buffer Send and receive 2k bytes respectively
Protection RS-485: anti-static 2KV,lightning protection
RS-485 Pull-up and Pull-Down Resistor 2.2 KΩ
Software
Virtual Serial(USR-VCOM) Windows 2000 or higher(32 bit/64 bit)
Configuration Built-in webpage, computer set-up software, serial command
Basic Parameter
Size 222 x 122 x 29 mm (including shell and terminals)
Operating Temp. -40 ~ 85°C (industry)
Storage Temp. -40 ~ 85°C, 5 ~ 95% RH (no condensation)
Input Voltage DC 9 ~ 36V
Working Current 53mA @ 12V
Power <1W
More
Certificate CE, FCC, ROHS

Download

Datasheet

[User Manual] USR-N580/N540/N520/N510 User Manual

Thông tin đặt hàng

USR-N510-H7

1 RS232/485/422 to Ethernet device server

USR-N510-H7-4

1 RS485 to Ethernet device server

USR-N520-H7

2 RS232/485/422 to Ethernet device server

USR-N520-H7-6

2 RS232/485 to Ethernet device server

USR-N540-H7

4 RS232/485/422 to Ethernet device server

USR-N540-H7-4

4 RS485 to Ethernet device server

USR-N580-H7

8 RS485 to Ethernet device server
