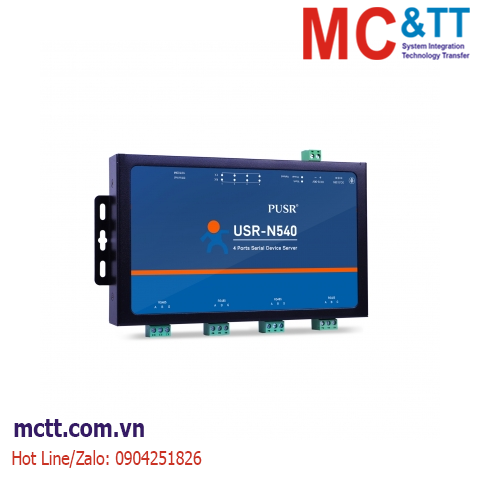

Bộ chuyển đổi 4 cổng RS-485 sang Ethernet hỗ trợ Modbus Gateway USR-N540-H7-4

Thương hiệu: USR | Tình trạng: Còn hàng

Liên hệ

4 x RS-485 to Ethernet device server

THÔNG TIN SẢN PHẨM

USR-N540-H7-4 là bộ chuyển đổi tín hiệu 4 cổng RS-485 sang 1 cổng Ethernet hỗ trợ chuyển đổi giao thức Modbus TCP và Modbus RTU của hãng USR.

USR-N540 được trang bị CPU ARM Cortex-M7, có tần số chính lên đến 400MHz, hiệu suất mạnh mẽ, tốc độ truyền nhanh và độ tin cậy cao. Được trang bị ngăn xếp TCP/IP được tối ưu hóa sâu, tích hợp sẵn phần cứng và phần mềm giám sát và nhiều cơ chế duy trì kết nối, USR-N510 luôn trực tuyến. USR-N540 hỗ trợ các chế độ làm việc TCP Client, TCP Server, UDP Client, UDP Server và HTTPD Client, đạt được truyền dữ liệu trong suốt thông qua cấu hình đơn giản. USR-N520 hỗ trợ Modbus RTU Master để truy xuất dữ liệu tại hiện trường từ các đồng hồ đo nối tiếp. Sau khi thu thập dữ liệu, người dùng có thể chuyển đổi dữ liệu nối tiếp sang dữ liệu định dạng json MQTT, cho phép người dùng có được dữ liệu tại hiện trường. Thiết kế hai trong một này làm giảm độ phức tạp của hệ thống và lượng không gian cần thiết trong cấu trúc mạng, cũng như thời gian cài đặt tổng thể.

Tính năng

Modbus Gateway function, support modbus TCP to Modbus RTU in bi-direction, work as master/slave
Virtual COM ports connect PC/servers to remote serial devices over Ethernet
Hardware flow control RTS/CTS
Up to 8 simultaneous clients when act as TCP Server
HTTPD Client and Websocket function available
Serial port three-in-one,each port can be work as RS232/RS485/RS422 and can be used individually. Three port cant be used at one time
Wide voltage input 9~24V
Support Modbus Polling
Support DNS & DHCP, automatically access IP
One port corresponsiding to two socket
Reload button, a key restore default Settings
Support network printing via IP address
Defined unique global MAC address is available

Thông số kỹ thuật

System Information
Processor	ST Cortex-M7
Basic Frequency	400MHz
Flash	128K+4M byte
Ethernet
Port Number	1
Interface Standard	8 pin RJ45
Rate	10/100 Mbps, MDI/MDIX, auto switch between cross and direct connection
Protection	2KV electromagnetism isolation, shell insulation blocking
Network Protocol	IP,TCP,UDP,DHCP,DNS,https,ARP,ICMP,Web socket,httpsd client
Receive Buffer	Max 16k bytes buffer
Serial
Port Number	4 RS485 Ports, can work at the same time)
Interface Standard	RS-485: 2 wire (A+,B-) half-duplex
Data Bits	7,8
Stop Bit	1,2
Parity Bit	Even,Odd
Baud Rate	600bps ~ 921600 bps
Flow Control	XON XOFF
Buffer	Send and receive 2k bytes respectively
Protection	RS-485: anti-static 2KV,lightning protection
RS-485 Pull-up and Pull-Down Resistor	2.2 KΩ
Software
Virtual Serial（USR-VCOM）	Windows 2000 or higher(32 bit/64 bit)
Configuration	Built-in webpage, computer set-up software, serial command
Basic Parameter
Size	222 x 122 x 29 mm (including shell and terminals)
Operating Temp.	-40 ~ 85°C (industry)
Storage Temp.	-40 ~ 85°C, 5 ~ 95% RH (no condensation)
Input Voltage	DC 9 ~ 36V
Working Current	53mA @ 12V
Power	<1W
More
Certificate	CE,FCC,ROHS

Download

Datasheet

[User Manual] USR-N580/N540/N520/N510 User Manual

Thông tin đặt hàng

USR-N510-H7	1 RS232/485/422 to Ethernet device server
USR-N510-H7-4	1 RS485 to Ethernet device server
USR-N520-H7	2 RS232/485/422 to Ethernet device server
USR-N520-H7-6	2 RS232/485 to Ethernet device server
USR-N540-H7	4 RS232/485/422 to Ethernet device server
USR-N540-H7-4	4 RS485 to Ethernet device server
USR-N580	8 RS485 to Ethernet device server
