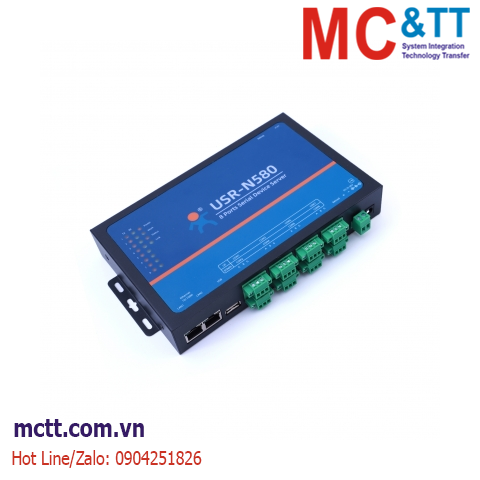

USR-N580 là bộ chuyển đổi tín hiệu 8 cổng RS-485 sang 1 cổng Ethernet hỗ trợ chuyển đổi giao thức Modbus TCP và Modbus RTU của hãng USR.
USR-N580 được trang bị CPU ARM Cortex-M7, có tần số chính lên đến 400MHz, hiệu suất mạnh mẽ, tốc độ truyền nhanh và độ tin cậy cao. Được trang bị ngăn xếp TCP/IP được tối ưu hóa sâu, tích hợp sẵn phần cứng và phần mềm giám sát và nhiều cơ chế duy trì kết nối, USR-N510 luôn trực tuyến. USR-N540 hỗ trợ các chế độ làm việc TCP Client, TCP Server, UDP Client, UDP Server và HTTPD Client, đạt được truyền dữ liệu trong suốt thông qua cấu hình đơn giản. USR-N520 hỗ trợ Modbus RTU Master để truy xuất dữ liệu tại hiện trường từ các đồng hồ đo nối tiếp. Sau khi thu thập dữ liệu, người dùng có thể chuyển đổi dữ liệu nối tiếp sang dữ liệu định dạng json MQTT, cho phép người dùng có được dữ liệu tại hiện trường. Thiết kế hai trong một này làm giảm độ phức tạp của hệ thống và lượng không gian cần thiết trong cấu trúc mạng, cũng như thời gian cài đặt tổng thể.
Tính năng
Thông số kỹ thuật
Classify |
Parameter |
Value |
Hardware Parameters |
Operating Voltage |
DC 9.0~36.0V |
Operating Current |
120mA@12V |
|
Net interface format |
RJ45,10/100Mbps |
|
Serial baud rate |
600~921.6K(bps) |
|
No. of serial ports |
RS485*8 |
|
Software parameters |
Net protocol |
IPV4, TCP/UDP, HTTP |
IP mode |
Static IP, DHCP |
|
DDNS |
supports |
|
User Configuring |
Software/webpage configuring, serial/network AT commands |
|
Operation mode |
TCP server, TCP client, UDP server, UDP client Support two-way socket |
|
Similar RFC2217 |
support |
|
HTTPD client |
support |
|
TCP server |
Support up to 8 TCP Clients (user-defined) |
|
Net buffer |
48Kbyte |
|
Serial buffer |
Dynamic packet buffer E.g: When the packet length is 10Byte, can buffer200 packets (2KB). When the packet length is 1460Byte, can buffer 5 packets (7.3KB). |
|
Average delay |
<10ms |
|
Related software |
USR-VCOM, set-up software |
|
485_EN switching speed |
<100us |
|
Flow control |
XON/XOFF |
|
Registration packet |
User-defined, MAC, USR Cloud |
|
Web to serial |
Websocket function |
|
Heartbeat packet |
UART, NET |
|
Others |
Hardware protection |
Electrostatic protection ESD: level 3 Anti-surge: level 3 Pulse group: level 3 |
Dimension |
222*122*35mm(L*W*H With the terminal, ears) |
|
Operating temperature |
-40~+85°C |
|
Storage temperature |
-40~105°C |
|
Operating humidity |
-40~+85°C (Industrial) |
|
Storage humidity |
-45~105°C, 5~95%RH (non-condensing) |
|
Accessories |
Power adaptor, Ethernet cable |
|
Packaging |
Electrostatic bubble |
Download
[User Manual] USR-N580/N540/N520/N510 User Manual
Thông tin đặt hàng
USR-N580 |
8 RS485 to Ethernet device server |
