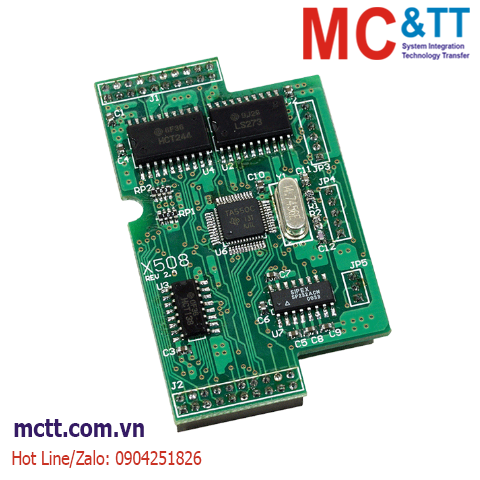

Module 1 cổng RS-232 (5-Pin) + 4 kênh DI + 4 kênh DO ICP DAS X508 CR

Thương hiệu: ICP DAS | Tình trạng: Còn hàng

Liên hệ

1-Port RS-232 (5-Pin), 4-channel D/I and 4-channel D/O

THÔNG TIN SẢN PHẨM

The X-board series are for I-7188XA, I-7188XB, I-7188XC, I-7188XG, I-7188EG, I-7188EX and uPAC-7186EX Series (uPAC-7186EX, uPAC-7186PEX, uPAC-7186EG, uPAC-7186EX-FD, uPAC-7186EX-SM).

Above one µPAC can plug only one X-board.

X508 is a 1-Port Non-Isolation 5-wire RS-232 and 4-channel Non-Isolation Digital Input and 4-channel Non-Isolation Digital Output X-board for I-7188XB, I-7188XG, I-7188EX, I-7188EG and uPAC-7186EX Series.

Tính năng

1-Port Non-Isolation 5-wire RS-232 and 4-channel Non-Isolation Digital Input and 4-channel Non-Isolation Digital Output

Thông số kỹ thuật

Digital Input
Channels	4
Type	Wet Contact
Sink/Source (NPN/PNP)	Sink
ON Voltage Level	+3.5V ~ +30VDC
OFF Voltage Level	+1V Max.

Digital Output
Channels	4
Type	Open Collector
Sink/Source (NPN/PNP)	NPN
Load Voltage	≤ +30 VDC
Load Current	100 mA
Isolation	None

COM Ports
Ports	1 x 5-wire RS-232 (TxD, RxD, RTS, CTS, GND)
Baud Rate	115200 bps Max. 1200 ~ 115200 bps 10 k, 20 k, 50 k, 125 k , 250 kbps , 500 k, 800 k, 1M 125 k, 250 k, 500 k
Parity	None, Even, Odd, Mark, Space
Data Bit	5, 6, 7, 8
Stop Bit	1, 1.5, 2
FIFO Size	16 bytes

Mechanical
Dimensions (mm)	38 mm x 64 mm

Environment
Operating Temperature	-25 ~ +75 °C
Storage Temperature	-40 ~ +80 °C
Humidity	5 ~ 90 %, Non-condensing

Thông tin đặt hàng

X508 CR

1-Port RS-232 (5-Pin), 4-channel D/I and 4-channel D/O (RoHS)

Tài liệu

Datasheet

Download Center
