Bộ chuyển đổi 2 cổng CAN Bus sang Ethernet 3onedata CP202-2CI-P(12-48VDC)

Thương hiệu: 3Onedata | Tình trạng: Còn hàng
Liên hệ

2 Port CAN Bus to Ethernet Converter

Gọi +84 904251826 để được trợ giúp

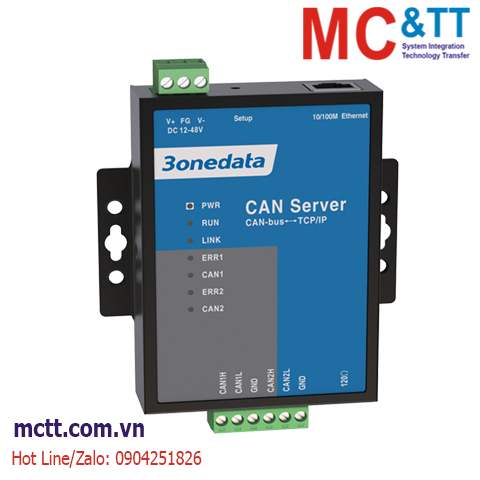

Bộ chuyển đổi 2 cổng CAN Bus sang Ethernet 3onedata CP202-2CI-P(12-48VDC)

CP202-2CI-P(12-48VDC) là máy chủ CAN được tích hợp 2 cổng CAN và 1 cổng Ethernet. Nó có thể thực hiện kết nối giữa mạng CAN-Bus và Ethernet để mở rộng hơn nữa phạm vi giao tiếp của mạng CAN-Bus.

Máy chủ có thể hỗ trợ nhiều giao thức mạng, chẳng hạn như giao thức TCP, UDP, TELNET, ARP, ICMP, HTTP, DNS và DHCP. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Kiểm soát truy cập, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. Mỗi cổng có thể hỗ trợ 4 kết nối phiên TCP hoặc UDP và nó cũng hỗ trợ các chế độ vận hành TCP Server, TCP Client, UDP Server, UDP Client, UDP Rang, UDP Multicast và các chế độ truy cập TELNET, WEB. Hệ thống quản lý mạng có thể mang lại cho bạn trải nghiệm người dùng tuyệt vời thông qua thiết kế giao diện thân thiện và hoạt động dễ dàng và thuận tiện.

Nút thiết lập có thể khôi phục cài đặt gốc của thiết bị. Công tắc DIP có thể thêm điện trở đầu cuối của Cổng CAN. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong điều khiển và quản lý PLC, Hệ thống tự động hóa tòa nhà, Hệ thống tự động hóa chăm sóc sức khỏe, dụng cụ đo lường và hệ thống giám sát lực lượng môi trường.

Tính năng

  • Hỗ trợ giao diện Ethernet tự thích ứng 2 CAN đến 1 10/100Base-T(X)
  • Hỗ trợ nhiều chế độ hoạt động như TCP Server, TCP Client, UDP Server, UDP Client, UDP Rang và UDP Multicast
  • Hỗ trợ tốc độ truyền tùy ý 5K ~ 1000Kbps
  • Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃

Thông số kỹ thuật

Ethernet

Standard: 10Base-T, 100Base-TX
Protocol: TCP, UDP, ARP, HTTP, TELNET, ICMP, DHCP, DNS
Rate: 10/100M Automatic Flow Control, MDI/MDI-X Autotunning
Interface quantity: 1
Interface form: RJ45
Duplex mode: Full/Half Duplex Mode Self-adaption
Operating mode: 4 sessions, support operating modes like TCP
Server, TCP Client, UDP Server, UDP Client, UDP
Rang and UDP Multicast

CAN Interface Standard: CAN2.0A, CAN2.0B
Interface quantity: 2 CAN ports
CAN signal: CANH, CANL
Duplex mode: 2-wire Half Duplex Mode
Baud rate: 5kbps-1000kbps
Load capacity: support concurrent transmitting of 110 nodes
Transmission distance: 40m~10km
Interface form: adopt 6-pin 5.08mm pitch terminal blocks
Terminating resistor: optional external 120Ω terminating resistor
Interface protection: 2kVAC isolation protection
Configuration Method WEB configuration management, TELNET configuration, Windows configuration tool
Security Classification of User Permissions, IP Address Filtering, MAC Address Filtering
Indicator Power supply indicator, network connection indicator, system running indicator, CAN status indicator, CAN error indicator
Power supply

12~48VDC

3-pin 5.08mm pitch terminal blocks

Power Consumption No-load: 1.00W@12VDC
Full-load: 1.10W@12VDC
Environmental Limits

Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 5%~95%(no condensation)

Mechanical structure Housing: IP40 protection, metal
Installation: wall mounting
Dimension (W x H x D): 97mm×110mm×25mm
Weight: 287g
Industrial Standard

IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge: ±8kV
Contact discharge: ±6kV

IEC 61000-4-4 (EFT, electrical fast transient), Level 3

Power supply: ±2kV
Ethernet port: ±1kV
CAN port: ±2kV

IEC 61000-4-5 (Surge), Level 3
Power supply: common mode±2kV, differential mode±1kV
CAN port: common mode±2kV, differential mode±1kV

Shock: IEC 60068-2-27

Free fall: IEC 60068-2-32

Vibration: IEC 60068-2-6

Certification CE, FCC, RoHS

Thông tin đặt hàng

Available Models 100M Copper Port CAN Power Supply
CP202-2CI-P(12-48VDC) 1 2 12~48VDC

Tài liệu

Datasheet
