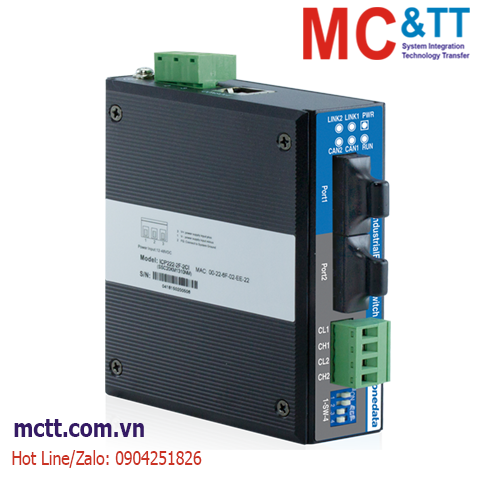

Bộ chuyển đổi 2 cổng CAN Bus sang 2 cổng quang 3onedata ICP222-2F-2CI
ICP222-2F-2CI is a CAN server that has integrated 2 CAN ports and 2 Ethernet ports internally. It can implement interconnection between CAN-Bus network and Ethernet network easily to further extend the communication range of CAN-Bus network. It supports 2 CAN to 2 100M Ethernet fiber port and adopts DIN-Rail mounting which can meet the requirements of different scenes.
CAN server supports various network protocols, such as TCP, UDP, TELNET, SW-Ring, ARP, ICMP, HTTP, DNS and DHCP protocol. It also possesses complete management functions, including Access Control, Rapid Configuration, Online Upgrading and so on. Each CAN supports 4 TCP or UDP session connections and multiple operating modes like TCP Server, TCP Client, UDP and TCP Auto. Moreover, it supports WEB, TELNET, and other access modes. It can provide users with good experience via friendly design of network management system interface, simple and convenient operation.
DIP switch could implement restoring factory setting and accessing terminal resistor. Hardware adopts fanless, low power consumption, wide temperature and voltage design and has passed rigorous industrial standard tests, which can suit for the industrial scene environment with harsh requirements for EMC. It can be widely used in PLC control and management, building automation, healthcare automation system, measuring instrument and environment monitoring system, etc.
Tính năng
Thông số kỹ thuật
Ethernet Fiber port |
Standard: IEEE 802.3u for 100Base-FX Transmission distance: Transmission wavelength: Operating mode: 4 sessions, support operating modes like TCP Server, TCP Client, UDP, TCP Auto, advanced TCP Server and advanced UDP |
CAN Interface | Standard: CAN2.0A, CAN2.0B Interface quantity: 2 CAN ports CAN signal: CANH, CANL Duplex mode: 2-wire Half Duplex Mode Baud rate: 2.5kbps-1000kbps Load capacity: support concurrent transmitting of 110 nodes Transmission distance: 40m~10km Interface form: adopt 4-pin 5.08mm pitch terminal blocks Terminating resistor: optional external 120Ω terminating resistor Interface protection: 2kVAC isolation protection |
Console port | CLI command line management port (RS-232), RJ45 |
Configuration Method | WEB configuration management, TELNET configuration, Windows configuration tool |
Redundancy Technology | SW-Ring |
Indicator | Power supply indicator, running indicator, Ethernet fiber port indicator, CAN port indicator |
Power supply |
12~48VDC 3-pin 7.62mm pitch terminal blocks. Support non-polar connection |
Power Consumption | No-load: 2.81W@24VDC Full-load: 3.00W@24VDC |
Environmental Limits |
Operating temperature: -40~75℃ |
Mechanical structure | Housing: IP40 protection, metal Installation: wall mounting Dimension (W x H x D): 35mm×110mm×95mm Weight: 350g |
Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 IEC 61000-4-4 (EFT, electrical fast transient), Level 4 IEC 61000-4-5 (Surge), Level 3 Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
Certification | CE, FCC, RoHS |
Thông tin đặt hàng
Available Models | 100M Fiber Port | CAN | Power Supply |
ICP222-2F-2CI | 2 | 2 | 12~48VDC |
