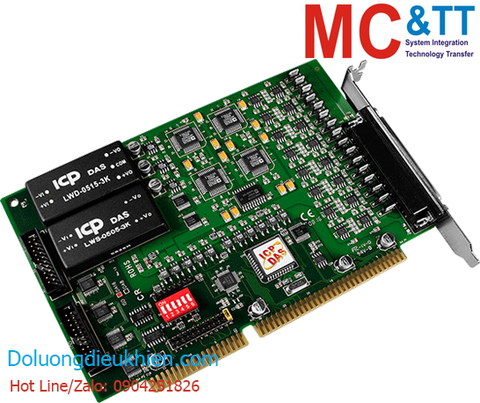

Tặng 100.000₫ mua hàng tại website thành viên Dola Watch, áp dụng khi mua Online tại Hồ Chí Minh và 1 số khu vực khác.Card ISA 16 kênh AO 14 bit + 16 kênh DI/DO + 3 kênh Timer/Counter/Frequency ICP DAS ISO-DA16/S CR
Features
Introduction
The ISO-DA16 is bus-type isolated 14-bit D/A card for PC/AT compatible computers. The optical isolation of the ISO-DA16 can operate with up to 2500 Vrms of common-mode voltage. The ISO-DA16 offers 16-channel double-buffered analog output. The output range may be configured from these ranges : +/-10 V, +/-5 V, 0 ~ 10 V, 0 ~ 5 V voltages output or 4 ~ 20 mA or 0 ~ 20 mA current loops sink. The board*s innovative design improve several drawbacks of the conventional isolated D/A card . For example : 1. Jumperless,Trimless 2. The power-on value of analog output can be pre-defined by the user and stored in the on board EEPROM 3. High channel count output can be designed implemented in half size. 4. The calibration is performed under software control, thus eliminating manual trimpot adjustments. The calibration data is stored in EEPROM. Easy recalibration ensures the accuracy of the board.
Specification
| Hardware | |
|---|---|
| Connector | Female DB37 x 1 20-pin Box header x 2 |
| Analog Output | |
|---|---|
| Channels | 16 |
| Range | Voltage: ±10 V Current: 0 ~ 20 mA |
| Resolution | 14-bit |
| Accuracy | 0.1% of FSR ±1 LSB @ 25 °C, ± 10 V |
| Voltage Output Capability | ±5 mA |
| Response Time | 250 kHz (Typical) |
| Slew Rate | 0.6 V/μs |
| Operation Mode | Static Update |
| Digital Input | |
|---|---|
| Channels | 16 |
| Type | 5 V/TTL |
| TTL Input, ON Voltage Level | 2.0 V Min. |
| TTL Input, OFF Voltage Level | 0.8 V Max. |
| Response Speed | 1.0 MHz (Typical) |
| Trigger Mode | Static Update |
| Digital Output | |
|---|---|
| Channels | 16 |
| Type | 5 V/TTL |
| Operation Mode | Static Update |
| Voltage | Logic 0: 0.4 V Max. Logic 1: 2.4 V Min. |
| Max. Load Current | Sink: 2.4 mA @ 0.8 V Source: 0.8 mA @ 2.0 V |
| Response Speed | 1.0 MHz (Typical) |
| Timer/Counter/Frequency | |
|---|---|
| Channels | 3 |
| Type | 5 V/TTL |
| Resolution | 16-bit |
| Reference Clock | Internal: 4 MHz |
| PC Bus | |
|---|---|
| Type | ISA |
| Data Bus | 8-bit |
| Power | |
|---|---|
| Consumption | 3000 mA @ +5 V |
| Mechanical | |
|---|---|
| Dimensions (mm) | 22 x 182 x 22 (W x L x D) |
| Environmental | |
| Operating Temperature | 0 ~ +60°C |
| Storage Temperature | -20 ~ +70°C |
| Humidity | 5 ~ 85% RH, Non-condensing |
Download
Odering information
| ISO-DA16/S CR | ISA Bus, 16-ch, 14-bit Isolated Analog Output Board (with DN-37) (RoHS) Includes one CA-3710 D-Sub cable |
