Tặng 100.000₫ mua hàng tại website thành viên Dola Watch, áp dụng khi mua Online tại Hồ Chí Minh và 1 số khu vực khác.Card PCI 32 kênh vào/ra số DIO+ 16 kênh đầu vào Counter/Frequency/Encoder ICP DAS PCI-FC16U CR
Features
Introduction
The PCI-FC16U is a 32-bit hardware-type high-speed Counter/Frequency board that supports both the 3.3 V and the 5 V Universal PCI bus. The card provides 16 channels that can be individually configured for either frequency measurement or up-counter applications, and can support high-frequency signals up to 250 kHz. The PCI-FC16U board also includes 32 programmable Digital I/O channels.
The PCI-FC16U board includes an onboard Card ID switch that enables the board to be easily recognized via software if two or more boards are installed in the same computer. The pull-high/pull-low resistors allow the DI status to be predefined as either high or low instead of remaining floating if the DI channels are disconnected or interrupted.
The cards support various OS versions, such as DOS, Windows. DLL and Active X control together with various language sample program based on Turbo C++, Borland c++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET and LabVIEW are provided in order to help users to quickly and easily develop their own applications.

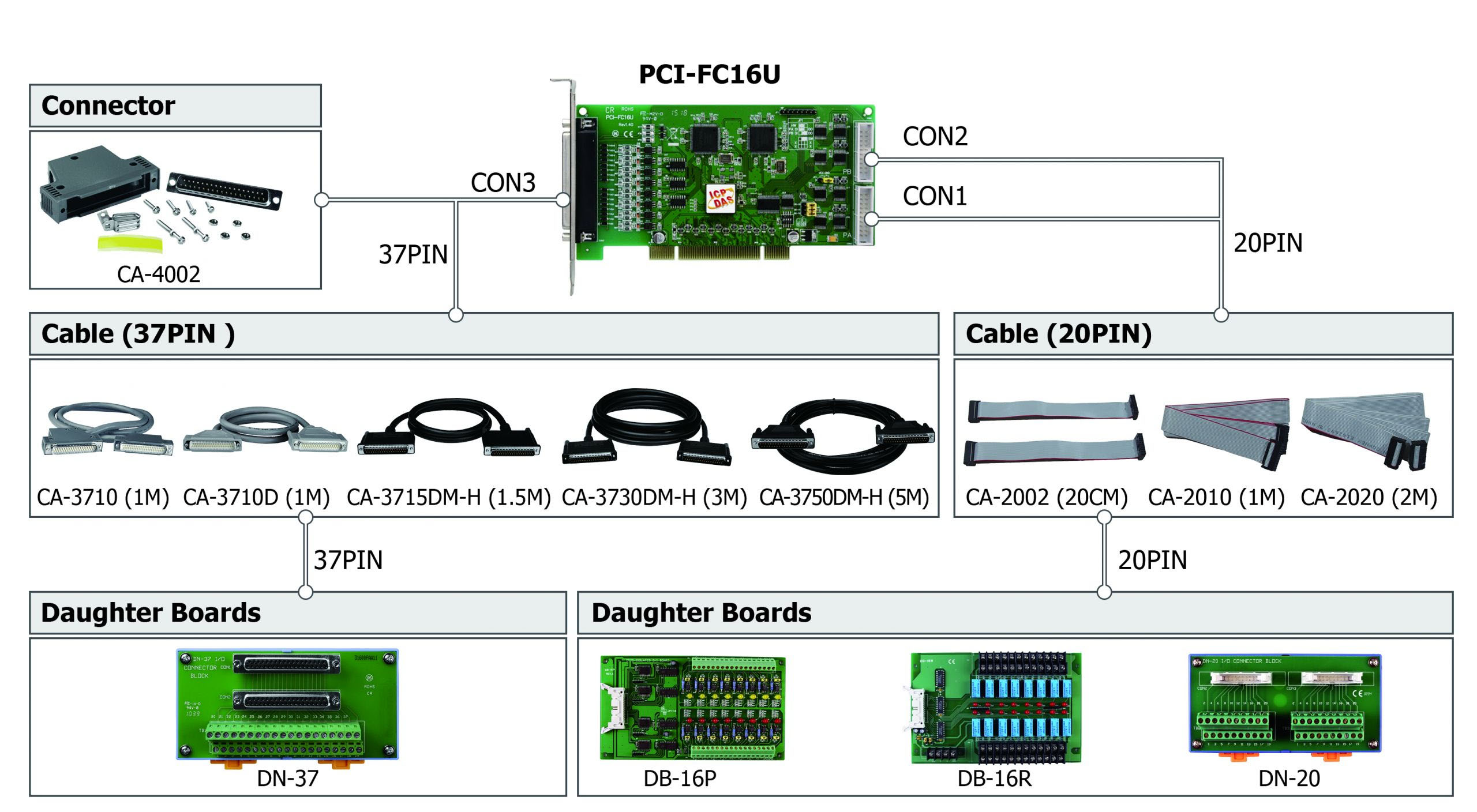

Accessories
Specification
| Hardware | |
|---|---|
| Card ID | Yes (4-bit) |
| Connector | Female DB37 x 1 20-pin box header x 2 |
| Digital Input | |
|---|---|
| Channels | 32 (Bi-Direction) |
| Type | 5 V/TTL |
| TTL Input, ON Voltage Level | 2.0 V Min. |
| TTL Input, OFF Voltage Level | 0.8 V Max. |
| Response Speed | 1.0 MHz (Typical) |
| Pull High/Pull Low | Yes |
| Trigger Mode | Static Update |
| Digital Output | |
|---|---|
| Channels | 32 (Bi-Direction) |
| Type | 5 V/TTL |
| Operation Mode | Static Update |
| Max. Load Current | Sink: 2.4 mA @ 0.8 V Source: 0.8 mA @ 2.0 V |
| Response Speed | 1.0 MHz (Typical) |
| DO Readback | Yes |
| Counter/Frequency/Encoder Input | |
|---|---|
| Channels | 16 |
| Type | Isolated Input |
| Max. Counter/Frequency | 1 Hz ~ (typically ) 250 kHz (both counter mode and frequency mode) where 250 kHz is calculated as followings: Supposed that duty cycle = 50%, refer to Minimum Pulse Duration of High Level, we have pulse period = 2 μs x 2 = 4 μs, which is 250 kHz as a max. Refer to Min. Pulse Duration of High Level, Max. Frequency is highly affected by duty cycle. |
| Frequency Accuracy | ± 0.4 % |
| Counter Mode | Yes(Up Counter) |
| Frequency Mode | Yes |
| Isolated, Input Level | Logic 1: +4.5 VDC ~ +30 VDC Logic 0: +1 VDC Max. |
| Digital Noise Filter | 1 ~ 32767 μs |
Download
Odering information
| PCI-FC16U CR | Universal PCI, 16-ch Counter/Frequency Board (RoHS) Includes one CA-4002 D-Sub connector |
